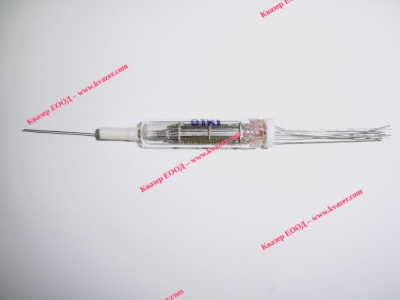

РАДИОЛАМПА 1П24Б-В свръхминиатюрен високочестотен пентод

Основные технические параметры 1П24Б-В:

1П24Б-В
Сверхминиатюрные высокочастотные пентоды повышенной надежности.
Предназначены для генерирования и усиления колебаний высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 5,5 г.

Основные технические характеристики 1П24Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 1,2 ±0,12
• Ток накала, мА ...... 240 ±24
• Напряжение на аноде, В ...... 150
• Напряжение на второй сетке, В ...... 125
• Напряжение на первой сетке, В ...... -14
• Ток в цепи анода, мА ...... 18
• Ток в цепи второй сетки, мА ...... не более 1,5
• Крутизна характеристики, мА/В ...... 1,7
• Эквивалентное сопротивление шумов, кОм ..... 5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 300
• Наибольшее напряжение на второй сетке, В ....... 200
• Наибольшая мощность, рассеиваемая на аноде, мВт ...... 4000
• Наибольшая мощность, рассеиваемая на второй сетке, мВт ...... 1500
• Наибольший ток в цепи катода, мА ...... 40
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5
• Емкость входная, пФ ..... 7,15
• Емкость выходная, пФ ..... 4
• Емкость проходная, пФ ..... 0,008
