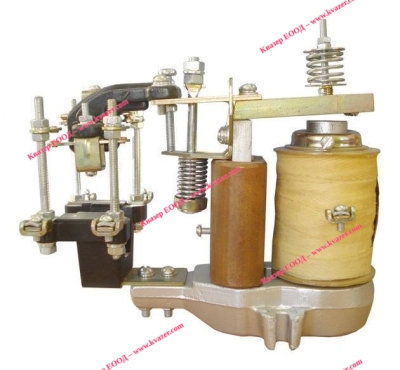

РЭВ-814 110V 1НО + 1НЗ
Времереле РЭВ 814 УЗ
Руско реле за време с бобина 110V, 1NO + 1NC контакти
Реле времени РЭВ-814 110В
Информация
Реле времени применяются в качестве электромагнитных реле в цепях постоянного тока. Реле поставляются отрегулированными на максимальную выдержку времени, предусмотренную для данного типа реле. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте заказчиком.
Выпускаются с 1 "3" и 1 "Р" либо с 2 "3" и 2 "Р" контактами. Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 или 4 (применение 4-х "Р" контактов не рекомендуется, так как при этом не обеспечивается надежная работа реле).
Присоединение внешних проводов к катушкам и контактам реле - переднее.
Технические характеристики
1. Втягивающие катушки реле изготовляются номинальным напряжением 24, 48, 110 и 220 В.
2. Реле для тепловозов изготовляются номинальным напряжением 75 и 110В.
3. Габаритные размеры 150х200х135 мм.
4. Масса 3,5 кг.
Пределы регулировки выдержки времени, получаемые при отключении катушки от сети и при ее закорачивании
|
Тип реле
|
Число контактов
|
Пределы регулировки выдержки времени
|
|
|
При отключении
|
При закорачивании
|
||
|
РЭВ811
|
13, IP
|
0,25 1
|
0,4 1,5
|
|
РЭВ815
|
23,2 Р
|
0,25 0,6
|
0,4 0,9
|
|
РЭВ816
|
23,2 Р
|
0,5 1,5
|
0,6 1,7
|
|
РЭВ817
|
23,2 Р
|
1,2 2,5
|
1,3 2,7
|
|
РЭВ818
|
23,2 Р
|
2 3,5
|
2,2 3,8
|
Срок службы реле: для не сменных частей – около 20 млн. срабатываний, для сменных частей – 1 млн. срабатываний. Вы всегда можете заказать у нас запасные части к реле РЭВ 800 (контакты, катушки). Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 (1 «3» и 1 «Р») или 4 (2 «3» и 2 «Р») (применение 4р контактов не рекомендуется).
