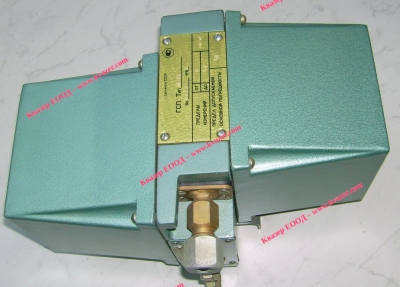

Преобразователи за налягане измерителни ГСП НС-П1
Информация
ПНЕВМАТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ТИПА ГСП
Преобразователи предназначены для работы в системах автоматического контроля,
управления и регулирования производственных процессов с целью выдачи информации
об измеряемом давлении или разрежении газа или жидкости в виде
унифицированного пневматического аналогового выходного сигнала.
Техническая характеристика воздуха питания по ГОСТ 17433-80.
Преобразователи могут применяться во взрывоопасных помещениях.
По защищенности от воздействия окружающей среды преобразователи
изготавливаются по ГОСТ 12997-84 в двух исполнениях:
- степень защиты от воды и пыли IP42 по ГОСТ 14254-80;
- защищенном от агрессивной среды (коррозионностойком), содержащей сероводород,
аммиак и другие смеси, агрессивные к меди и медным сплавам.
Каждый преобразователь имеет регулировку диапазона измерений, которая позволяет
перенастраивать его на пределы измерений, указанные для данного типа.
Диапазон измерений преобразователя с нулевым значением вне диапазона измерений
можно перемещать в любую сторону без изменения его значения.
При перемещении диапазона измерений в сторону меньших давлений начальное
значение диапазона измерений (соответствующее выходному сигналу 0,2 кгс/см2)
устанавливается не менее 25 % верхнего предела измерений, при перемещении
диапазона измерений в сторону больших давлений конечное значение диапазона
(соответствующее выходному сигналу 1 кгс/см2) устанавливается не
более верхнего предела измерений.
По требованию заказчика преобразователи МС-П1, МС-П2, МВС-П1, МВС-П2, ВС-П1,
МП-П2, МП-П3, МП-П4 могут поставляться с разделителями РМ, выпускаемыми
ООО "Манометр", с соединительным рукавом и заполняться разделительной жидкостью.
(Изготавливаются для нужд народного хозяйства и для поставки на экспорт
(в том числе для тропического климата).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ГСП
|
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ |
|
|
ДИАПАЗОН ДАВЛЕНИЯ |
|
|
Диапазон измерения давления, МПa |
- 0,1 … 100 |
|
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН* |
|
|
Климатическое исполнение стандартное УХЛ3.1* (°C) |
+ 1...+ 50 |
|
Климатическое исполнение для преобразователей до 16 МПа |
- 50…+ 60 |
|
Климатическое исполнение тропическое Т3 (°C) |
- 10... + 55 |
|
Климатическое исполнение тропическое ТВ3 (°C) |
+ 1... + 50 |
|
Относительная влажность окружающего воздуха (% при 35°C) |
95 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Технические условия (ТУ) |
25-05.2081-79 |
|
Выходной сигнал, кПа |
20 …100 |
|
Давление воздуха питания, кПа |
140 (± 20) |
|
Класс загрязнённости воздуха питания |
1 |
|
Предельное расстояниепередачи выходного сигнала с внутренним |
300 |
|
Расход воздуха не более (л/м) |
3 |
|
Виброустойчивость (группа) |
L3 |
|
Взровобезопасность |
Вн |
|
Степень защиты от воды и пыли |
IP42 |
|
Масса не более, kg |
7 |
|
Гарантийный срок хранения, мес. |
6 |
|
Гарантийный срок эксплуатации, мес. |
24 |
* - В указанном диапазоне температур должны быть исключены выпадение
конденсата,замерзание, кристализация измеряемой среды или
выкристализовываниеизнеё отдельных компонентов.
ТАБЛИЦА ВЕРХНИХ ПРЕДЕЛОВ ИЗМЕРЕНИЙ ПРЕОБРАЗОВАТЕЛЕЙ ГСП
|
Модель |
Тип давления |
Верхний предел измерений (кПа) * |
Диапозон измерений давления (кПа) |
Класс точности % |
Среда измерения |
|
НС-П1 9174 |
ДИ |
0,4; 06; 1; 1,6; [2,5]** |
|
1,0 |
газ |
|
НС-П2 9175 |
[1]; [1,6]; 2,5; 4; 6; [10] |
|
|||
|
НС-П3 9176 |
[6]; 10; 16; 25; 40 |
|
|||
|
МС-П1 9121 |
[25]; 40; 60; 100; 160; 250; 400 |
|
жидкость, газ |
||
|
МС-П2 9124 |
[400]; 600; 1000; 1600; 2500 |
|
|||
|
МП-П2 9112 |
4000; 6000; 10000 |
|
|||
|
МП-П3 9113 |
16000; 25000; 40000 |
|
|||
|
МП-П4 9114 |
60000; 100000 |
|
|||
|
ТС-П1 9171 |
ДВ |
0 |
|
газ |
|
|
ТС-П2 9172 |
0 |
|
|||
|
ТС-П3 9173 |
0 |
|
|||
|
ВС-П1 9123 |
0 |
|
жидкость, газ |
||
|
ТНС-П1 9174 |
ДиВ |
0,2; 0,3; 0,5; 0,8; [1,25] |
|
газ |
|
|
ТНС-П2 9175 |
[0,5]; [0,8]; 1,25; 2; 3; [5] |
|
|||
|
ТНС-П3 9176 |
[3]; 5; 8; 12,5; 20 |
|
|||
|
МВС-П1 9121 |
60; 150; 300 |
|
жидкость, газ |
||
|
МВС-П2 9124 |
[300]; 500; 900; 1500; 2400 |
|
|||
|
МАС-П1 9131 |
ДА |
[25]; 40 |
[25]; 40 |
1,5 |
газ |
|
60; 100; 160; 250 |
60; 100; 160; 250 |
1; 1,5 |
|||
|
400 |
60; 100; 160; 400 |
|
|||
|
МАС-П2 9132 |
600; 1000; 1600; 2500 |
600; 1000; 1600; 2500 |
|
||
|
2500 |
400; 600; 1000 |
|
|||
|
МАС-П3 9133 |
10 |
10 |
1,5 |
||
|
16; 25; 40 |
16; 25; 40 |
1; 1,5 |
|||
|
60 |
16; 25; 40 |
0,6; 1 |
|||
|
НС-П3 9176 |
ДИ |
60 |
16 |
0,25; 0,4 |
|
|
25 |
0,25; 0,4; 0,6 |
||||
|
40 |
0,4; 0,6; 1 |
* - Верхний предел разряжения приборов ДиВ - 0,1 МПа (-1кгс/кв.см)
** - Преобразователи с пределами измерений в квадратных скобках, рекомендуется применять
только при необходимости их перерегулирования
ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ ПРЕОБРАЗОВАТЕЛЕЙ ГСП С
НУЛЕВЫМ ЗНАЧЕНИЕМ ВНЕ ДИАПОЗОНА ИЗМЕРЕНИЙ
|
Модель |
Тип давления |
Верхний предел измерений (МПа) * |
Диапозон измерений давления (МПа) |
Класс точности % |
Среда измерения |
|
МС-П12 9192 |
ДД |
0,25 |
0,04 |
0,25; 0,4 |
жидкость, газ |
|
0,06 |
0,25; 0,4; 0,6 |
||||
|
0,1 |
0,4; 0,6; 1 |
||||
|
0,4 |
0,06 |
0,25; 0,4 |
|||
|
0,1 |
0,25; 0,4; 0,6 |
||||
|
0,16 |
0,4; 0,6; 1 |
||||
|
МС-П13 9193 |
0,6 |
0,1 |
0,25; 0,4 |
||
|
0,16 |
0,25; 0,4; 0,6 |
||||
|
0,25 |
0,4; 0,6; 1 |
||||
|
1 |
0,16 |
0,25; 0,4 |
|||
|
0,25 |
0,25; 0,4; 0,6 |
||||
|
0,4 |
0,4; 0,6; 1 |
||||
|
МС-П15 9195 |
1,6 |
0,25 |
0,25; 0,4 |
||
|
0,4 |
0,25; 0,4; 0,6 |
||||
|
0,6 |
0,4; 0,6; 1 |
||||
|
2,5 |
0,4 |
0,25; 0,4 |
|||
|
0,6 |
0,25; 0,4; 0,6 |
||||
|
1 |
0,4; 0,6; 1 |
||||
|
МС-П17 9197 |
4 |
0,6 |
0,25; 0,4 |
||
|
1 |
0,25; 0,4; 0,6 |
||||
|
1,6 |
0,4; 0,6; 1 |
||||
|
4 |
0,6; 1 |
||||
|
6 |
1 |
0,25; 0,4 |
|||
|
1,6 |
0,25; 0,4; 0,6 |
||||
|
2,5 |
0,4; 0,6; 1 |
||||
|
6 |
0,6; 1 |
||||
|
МС-П18 9198 |
10 |
1,6 |
0,25; 0,4 |
||
|
2,5 |
0,25; 0,4; 0,6 |
||||
|
4 |
0,4; 0,6; 1 |
||||
|
10 |
0,6; 1 |
||||
|
16 |
25, |
0,25; 0,4 |
|||
|
4 |
0,25; 0,4; 0,6 |
||||
|
6 |
0,4; 0,6; 1 |
||||
|
16 |
0,6; 1 |
||||
|
МС-П19 9199 |
25 |
4 |
0,25; 0,4 |
||
|
6 |
0,25; 0,4; 0,6 |
||||
|
10 |
0,4; 0,6; 1 |
||||
|
25 |
0,6; 1 |
||||
|
40 |
6 |
0,25; 0,4 |
|||
|
10 |
0,25; 0,4; 0,6 |
||||
|
16 |
0,4; 0,6; 1 |
||||
|
40 |
0,6; 1 |
||||
|
60 |
10 |
0,25; 0,4 |
|||
|
16 |
0,25; 0,4; 0,6 |
||||
|
25 |
0,4; 0,6; 1 |
Габаритные и присоединительные размеры преобразователей типов МАС-П1,
МАС-П2, МАС-П3, МС-П1, МС-П2, МС-П12, МС-П13, МС-П15, МС-П17, МС-П18,
МС-П19, ВС-П1, МВС-П1, МВС-П2, ТС-П3, НС-П3, ТНС-П3.
Габаритные и присоединительные размеры преобразователей типов МП-П2,
МП-П3, МП-П4, ТС-П1, ТС-П2, НС-П1, НС-П2, ТНС-П1, ТНС-П2
