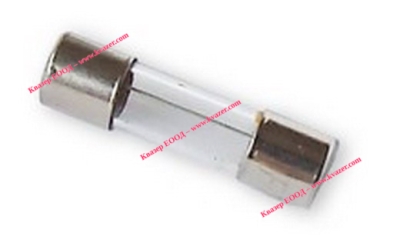

Предпазител стъклен стопяем 20A ZH211/GT1-4602A 5X20mm бърз
Миниатюрни патрони 20А, 5*20mm бързи
предпазител: стъклен 5 x 20 mm със средно времезакъснение - стопяем, номинално напрежение 250 V AC, DC, променлив ток с честота 50-2000Hz, Материал на контакта - никелиран месинг, гасящо вещество
Информация
Предпазител стъклен стопяем 20A ZH211/GT1-4602A 5X20mm
Технически характеристики
|
Означение |
D, мм |
L, мм |
Дължина на изводите |
Тегло, г, не повече |
||
|
Номинален |
Допуск |
Номинален |
Допуск |
|||
|
ZH209 |
4.5 |
±0.2 |
15 |
±1.0 |
- |
1.30 |
|
ZH211 |
5.2 |
±0.2 |
20 |
±0.5 |
1.50 |
|
|
ZH213 |
6.35 |
±0.2 |
30 |
±0.5 |
2.50 |
|
|
ZH205 |
3.3 |
±0.15 |
10 |
±1.0 |
30мм |
1.50 |
|
ZH206 |
4 |
±0.15 |
11 |
±1.0 |
30мм |
1.70 |
|
ZH209 |
5 |
±0.2 |
15.7 |
±1.0 |
30мм |
2.20 |
|
ZH217 |
5.7 |
±0.2 |
21 |
±1.0 |
30мм |
2.70 |
|
ZH218 |
6.85 |
±0.2 |
31 |
±1.0 |
30мм |
3.50 |
ZH211(5х20мм), ZH213(6х30мм):
Външни въздействащи фактори:
Минимална температура на околната среда, °С .....................................................85
Максимална температура на околната среда, °С .........................................минус 60
Максимална относителна влажност на въздуха
(при температура 35°С, %) .................................................................................95
Основни технически данни:
Максимално работно напрежение, V .....................................................................250
Изключваща способност, А ................................................................................10хln
Съпротивление между контактите
( при изгорял предпазител), MΩ, не по малко .........................................................0.1
Изпитателно напрежение, V.................................................................................1200
Продължителност на работа, h..........................................................................10 000
Срок на годност, год ...............................................................................................5
|
Параметри |
Време на сработване при претоварване, с |
||
|
0,03 - 0,1А |
0,125 - 6,3А |
||
|
2,1хIn |
не повече |
1800 |
1800 |
|
2,75хIn |
не по малко |
0,01 |
0,05 |
|
не повече |
0,5 |
2 |
|
|
4хIn |
не по малко |
0,03 |
0,01 |
|
не по малко |
0,1 |
0,3 |
|
|
10хIn |
не повече |
0,02 |
0,02 |
Номинален ток ZH211(5х20мм), ZH213(6х30мм) съответстващи на реда:
0,16А 0,25А 0,315А 0,5А 0,8А, 1,0А 1,25A 1,6А 2А 2,5A 3A 3,15А 4А 5А 6А 6,3А 8А 10А 15А 20А 25А 30А.
Номинален ток и Активно съпротивление за типовете ZH211, ZH213:
|
Номинален ток ( In), А |
0,16 |
0,25 |
0,5 |
1 |
1,6 |
2 |
3,15 |
4 |
5 |
6,3 |
10 |
|
Активно съпротивление ( Ract), Ω |
12 |
11 |
6 |
3 |
2 |
0,17 |
0,12 |
0,09 |
0,07 |
0,05 |
0,04 |
Fuse glass body 5X20mm
Company:Zhenhui Electronics Co., Ltd.
