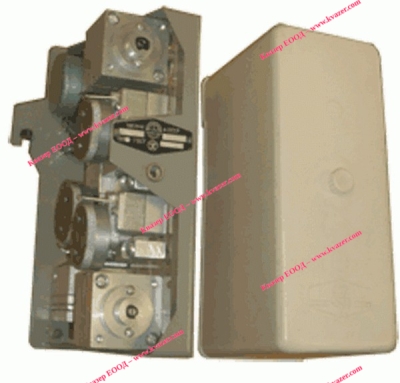

ПР3.31-М1 устройство регулирующее
Пневматическое пропорционально-интегральное регулирующее устройство «ПР3.31-М1» предназначается для поддержания на заданном уровне таких измеряемых параметров, как давление, расход, температура и т.п. Регулятор ПР3.31-М1 воздействует на исполнительный механизм или другое устройство системы регулирования посредством давления сжатого воздуха. ПР3.31-М1 относится к системе приборов «СТАРТ».
Регулятор работает с приборами, имеющими на входе и выходе стандартные пневматические сигналы, например, с ручными задатчиками станций управления.
Технические характеристики ПР3.31-М1
|
Характеристики |
Значения |
|
Предельные значения рабочего диапазона изменения регулируемой величины, задания и выходного сигнала соответствуют: |
|
|
- нижнее |
20 кПа (0,2 кгс/см2) |
|
- верхнее |
100 кПа (1,0 кгс/см2) |
|
Граничные значения выходного пневматического сигнала находятся в пределах: |
|
|
- нижнее |
от 0 до 5 кПа (от 0 до 0,05 кгс/см2) |
|
-верхнее |
от 100 кПа (1,0 кгс/см2) до значения давления питания |
|
Предельные значения диапазона настройки зоны пропорциональности (5) составляют: |
|
|
- нижнее |
2 % |
|
- верхнее |
3000 % |
|
Предельные значения диапазона настройки времени интегрирования составляют: |
|
|
- нижнее |
0,05 мин. |
|
- верхнее |
не менее 100 мин на отметке шкалы ∞ (при закрытом сопротивлении) |
|
Давление питания |
140 кПа ± 14 Па (1,4 кгс/см2± 0,14 кгс/см2). Воздух питания должен быть осушен и очищен от пыли и масла |
|
Давление до стабилизатора |
от 300 до 600 кПа (от 3 до 6 кгс/см2) |
|
Класс загрязненности сжатого воздуха по ГОСТ 17433-80 |
0 и 1 |
|
Предел допускаемой основной погрешности составляет |
±0,5% |
За значение входного сигнала регулятора принимают разность между регулируемой величиной X и заданием W
