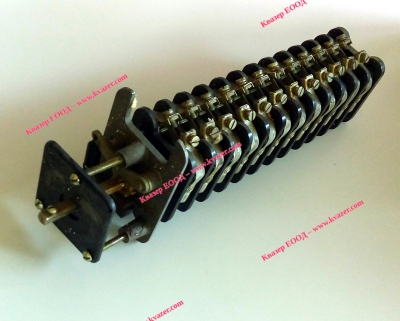

Пакетен прекъсвач универсален УП5316-С309
Пакетен прекъсвач универсален УП-5316-С309
- Номинален ток, In: 16А
- Номинално работно напрежение: 440VDC, 380VAC
- Брой на секциите: 12
- Брой на положенията: 3 (вкл)-изкл-(вкл)
- Степен на защита: IP00
Информация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСИКИ: УНИВЕРСАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ УП 5300, УП 5100, УП 5400
|
Наименование параметров |
Значения |
|
Номинальный ток, А |
16 |
|
Номинальное напряжение, частотой 50 и 60 Гц, В. |
В |
|
- постоянного тока |
440 |
|
- переменного тока |
380 |
|
Износостойкость, циклов ВО |
ВО |
|
-механическая до 8 секций |
1 000 000 |
|
-механическая свыше 8 секций |
630 000 |
|
-коммутационная |
200 000 |
|
Масса, кг, не более |
3,0 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ: УНИВЕРСАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ УП5300, УП5100, УП5400
Универсальный переключатель УП 5ХХХ Х ХХХ ХХ
|
Х |
ХX |
Х |
ХХХ |
ХХ |
|
Род защиты: |
Число секций |
Способ фиксации или самовозврата рукоятки в соответствии с табл.1 (см. ниже) |
Номер диаграммы замыкания контактов и монтажной схемы переключателя |
Климатическое исполнение У, Т, ХЛ и категория размещения- 2,3 по ГОСТ 15150-69 |
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ УНИВЕРСАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ УП5300
|
I - с фиксацией рукоятки |
D - 3 отв.Ї6 |
|
Тип |
Число секций |
Размер L, мм |
Размер L1 |
Размер L1 |
Масса, кг |
|
УП5311 |
2 |
103 |
до 10 |
3 - 4 |
0.9 |
|
УП5312 |
4 |
143 |
до 10 |
3 - 4 |
1.2 |
|
УП5313 |
6 |
183 |
до 10 |
3 - 4 |
1.5 |
|
УП5314 |
8 |
223 |
до 10 |
3 - 4 |
1.8 |
|
УП5315 |
10 |
263 |
до 10 |
3 - 4 |
2.1 |
|
УП5316 |
12 |
303 |
до 10 |
3 - 4 |
2.4 |
|
УП5317 |
16 |
383 |
до 10 |
3 - 4 |
3.0 |
|
Способ фиксации или самовозврата |
Обозначение способа фиксации или самовозврата |
Фиксированное положение рукоятки, градусы |
|||||||
|
С самовозвратом в начальное положение |
А |
-45--> |
0 |
<--+45 |
|||||
|
Б |
-- |
0 |
<--+45 |
||||||
|
В |
-45--> |
0 |
-- |
||||||
|
Фиксация на положениях через 90 градусов |
Г |
-- |
-- |
0 |
-- |
+90 |
|||
|
Е |
-90 |
-- |
0 |
-- |
+90 |
||||
|
Ж |
-- |
-45 |
-- |
+45 |
-- |
||||
|
|
И |
-- |
-- |
-- |
0 |
+45 |
-- |
-- |
-- |
|
К |
-- |
-- |
-45 |
0 |
-- |
-- |
-- |
-- |
|
|
Л |
-- |
-90 |
-45 |
0 |
+45 |
+90 |
-- |
-- |
|
|
М |
-135 |
-90 |
-45 |
0 |
+45 |
+90 |
+135 |
-- |
|
|
Н |
-135 |
-90 |
-45 |
0 |
+45 |
+90 |
+135 |
+180 |
|
|
С |
-- |
-- |
-45 |
0 |
+45 |
-- |
-- |
-- |
|
|
Ф |
-- |
-90 |
-45 |
0 |
+45 |
-- |
-- |
-- |
|
|
У |
-- |
-- |
-45 |
0 |
+45 |
+90 |
-- |
-- |
|
|
Х |
-- |
-90 |
-45 |
0 |
+45 |
+90 |
+135 |
-- |
|
