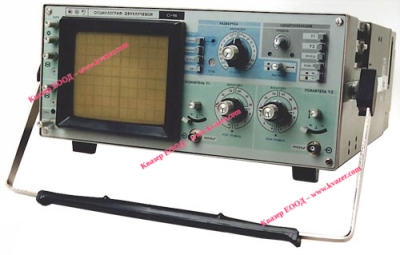

Осцилограф С1-96 10 MHz
Оригинален нов руски осцилоскоп C-96, двуканален, 10MHz, 2 години гаранция!
Осциллограф двухлучевой С1-96 10MHz
Разпродадени!
Информация
Осциллограф С1-96
Выпускается по техническим условиям ЮТ2.044.011 ТУ.
Средство измерения двойного назначения
Осциллограф С1-96 позволяет одновременно исследовать и сопоставить форму двух электрических сигналов путем визуального наблюдения на экране ЭЛТ и фотографирования периодических и однократных сигналов амплитудой от 4 мВ до 400 В частотой до 10 МГц.
Отличительная особенность - возможность измерения больших амплитуд (до 400 В) входных сигналов в жестких условиях эксплуатации (температура окружающей среды от минус 30°С до плюс 50°С) при универсальном питании от сети переменного тока напряжением (220±22) В частотой (50±0,5) Гц, (220±11) В или (115±5,75) В частотой (400±1,2) Гц и от сети постоянного тока напряжением (24±2,4) В.
| Технические характеристики | |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | (0...10) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения 2 мВ/дел … 10 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) | |
| с выносным делителем 1:10 | до 100 В/дел |
| основная погрешность | ±3% |
| увеличение коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытых входах | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входной импеданс | 1 МОм |
| Входная емкость | 25 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки 0,2 мкс/дел …0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) | |
| увеличение коэффициента развертки от калиброванного значения | 2,5 раза (плавно) |
| основная погрешность | ±4% |
| погрешность при использовании растяжки | ±7% |
| Растяжка развертки | 5 раз |
| Режим работы развертки | автоколебательный, ждущий, однократный |
| Синхронизация: | |
| Диапазон частот | 3 Гц...10 МГц |
| Источники | внутренняя, внешняя |
| Амплитуда внешней синхронизации | (0,3...3) В |
| Нестабильность синхронизации | 8 нс |
| Величина изображения (внутренняя синхронизация исследуемым сигналом) | (0,8...8) делений |
| Общие характеристики: | |
| Встроенный калибратор выдает импульсы прямоугольной формы: | |
| амплитуда | 0,06 В; 0,6 В; 6 В |
| погрешность | ±1% |
| частота | 1 кГц |
| погрешность | ±1% |
| Размер экрана ЭЛТ | 94×114 мм (8×10 делений) |
| Цвет свечения экрана | зеленый |
| Ширина линии луча | 1 мм |
| Электропитание: | |
| от сети переменного тока | 220 В, 50 Гц 220 В или 115 В, 400 Гц |
| потребляемая мощность | 90 В×А |
| от источника постоянного тока | 24 В |
| сила тока | 1,8 А |
| Условия эксплуатации: | |
| температура окружающей среды | (-30...+50)°С |
| относительная влажность при температуре +40°С | 98% |
| Время непрерывной работы | 16 ч |
| Габаритные размеры | 180×408×503 мм |
| Масса | 13,5 кг |
