Осцилограф Н313
Осциллограф Н-313 1МХц

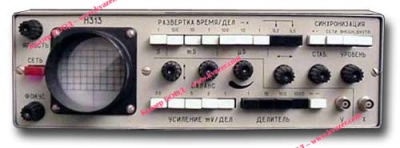

Оригинален използван руски осцилоскоп H313, едноканален, 1MHz
В комплект със сонди.
Информация
Осциллограф Н313
|
Технические данные |
|
|
Частотный диапазон периодических сигналов, МГц |
0 — 1 |
|
Длительность исследуемых импульсов, мс |
10-3 — 104 |
|
Амплитуда исследуемых сигналов, В |
10-3 — 300 |
|
Диапазон измерения амплитуд, В |
5*10-3 — 120 |
|
Диапазон измерения временных интервалов, мс |
6*10-3 — 104 |
|
Неравномерность амплитудно-частотной характеристики канала вертикального отклонения луча в диапазоне 0—1 МГц, дБ, не более |
±1,6 |
|
Минимальный коэффициент отклонения луча, мВ/см |
2,5 |
|
Погрешность измерения амплитуды переменного и уровня постоянного напряжений в диапазоне 0—1 МГц и временных интервалов в диапазоне 0,8 мкс—10 с,%, не более |
20 |
|
Синхронизация развертки |
исследуемым сигналом, внешним сигналом (амплитудой 0,5 — 30 В), от сети |
|
Входное сопротивление, кОм. не менее |
500 |
|
Входная емкость, пф, не более |
40 |
|
Напряжение питания, В |
127, 220 |
|
Потребляемая мощность, В-А, не более |
18 |
|
Габариты, мм |
245х280Х70 |
|
Масса, кг. не более |
3,2 |
Осциллограф Н313, описание которого мы приводим в этом номере журнала, изготавливает краснодарский завод электроизмерительных приборов. С помощью этого осциллографа можно не только наблюдать форму электрических колебаний, но и измерять с достаточной для любительской практики точностью основные характеристики электрических сигналов от постоянного тока до 1 МГц. Это действительно универсальный измерительный прибор, который можно использовать при налаживании как аналоговых, так и цифровых устройств.
В течение нескольких месяцев осциллограф Н313 испытывался в лаборатории журнала. Он зарекомендовал себя, как надежный и достаточно простой в эксплуатации прибор.
Малогабаритный переносный осциллограф Н313 предназначен для наблюдения и исследования формы сигналов, измерения временных и амплитудных значений электрических процессов в диапазоне частот от постоянного тока до 1 МГц.
Осциллограф состоит из каналов вертикального и горизонтального отклонений луча, блока питания и электроннолучевой трубки 5Л038И.
