Мегаомметър Ф4102/2-1М

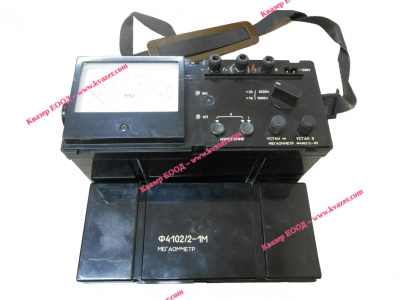

Мегаомметър Ф4102/2-1М, аналогов мегер произведен в СССР
Тестерът на изолационно съпротивление, често наричан и мегер, е инструмент, използван за измерване на съпротивлението на изолацията в електрически вериги и уреди. Той предоставя информация за това колко е ефективно изолационното покритие на електрическите компоненти, устройства или проводници.
Разпродадени!
Информация
Ф4102/2-1М Мегаомметр
Для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением.
Диапазон измерений сопротивления изоляции, не менее:
0-2000МОм, 0-20000МОм (напряжение 1000±50В)
0-5000МОм, 0-50000МОм (напряжение 2500±125В)
Класс точности 1,5.
Мегаомметры Ф4102/2-1М предназначены для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и могут использоваться во всех отраслях промышленности и сельского хозяйства.
Технические характеристики
Условное обозначение мегаомметра Ф4102/2-1М и коды ОКП приведены и табл. 1. Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 и 30%, приведены в табл. 2.
Класс точности 1,5 по ГОСТ 8.401-80. Предел допускаемого значения основной приведенной погрешности равен ±1,5% от длины шкалы. Длина шкалы мегаомметра Ф4102/2-1М не менее 88 мм. Предел допускаемого значения дополнительной погрешности мегаомметров, вызванный протеканием по схеме измерения токов промышленной частоты (помехи): 350 мкА (при измерительных напряжениях 500, 1000 и 2500 В); 50мкА (при измерительном напряжении 100 В), равен пределу допускаемого значения основной погрешности. Время установления показаний не превышает 8 с. Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с. Время установления рабочего режима не превышает 4 с. Режим работы мегаомметров Ф4102/2-1М прерывистый: измерение — не более 1 мин., пауза не менее 2 мин.
Питание мегаомметров Ф4102/2-1М осуществляется от сети переменного тока напряжением (220-33)...(220+22)В частотой (50±1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А 373). Энергопотребление от сети переменного тока, мощность, не более 12 В•А, от химических источников тока, ток потребления, не более 450 мА.
Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день. Мегаомметр Ф4102/2-1М имеет световую индикацию: включения и подачи высокого напряжения — индикатор ВН; контроля работоспособности химических источников тока — индикатор КП. Мегаомметр Ф4102/2-1М сохраняет работоспособность при температуре окружающего воздуха от -30 до +50°С и относительной влажности 90% при температуре плюс 30°С.
При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте. Рабочее положение — горизонтальное расположение плоскости шкалы.
Масса, не более: мегаомметров, без учета химических источников тока — 1,9 кг; сетевого блока питания — 0,3 кг; футляра с принадлежностями — 0,4 кг. Габаритные размеры мегаомметров 305x125x155 мм. Мегаомметр Ф4102/2-1М относится к восстанавливаемым, ремонтируемым однофункциональным изделиям. Норма средней наработки на отказ 12000 ч. Средний срок службы 10 лет. Масса драгоценных материалов: золото — 0,091 г; серебро — 1,88 г; платина — 0,003 г.
Также этот прибор может иметь другие названия: мегаомметр Ф4102/2-1М, мегомметр Ф4102/2-1М, мегометр Ф4102/2-1М, мегаометр Ф4102/2-1М, мегаметр Ф4102/2-1М, мегоомметр Ф4102/2-1М, омметр Ф4102/2-1М
