M60L 16A 1P+N 30mA 4,5kA Комбинирана ДТЗ

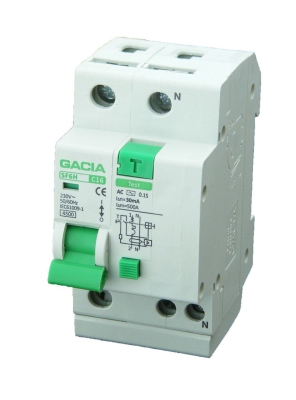

SF6H C16A 1P+N 30mA 4,5kA Комбинирана ДТЗ, наричана още и Диференциалнотокова защита

Автоматичен предпазител с дефектнотокова защита (ДТЗ) от серията SF6H се използва за управление и разединяване на електрически вериги, за защита на потребителите срещу директен и индиректен допир както и за защита на електрическите вериги от нарушаване на изолацията.

Свързване:

При монофазни инсталации към входа на устройството свързваме фазовия и нулевия проводник, като на изхода фазата се свързва към защита от претоварване, а нулата - директно към веригата.

При трифазни системи принципът е подобен с тази разлика, че на входа имаме три вместо един фазови проводника, към чиито изход се свързва прекъсвач. Нулевият проводник се свързва към общия клеморед, а не пряко към инсталацията. Примерна схема на свързване може да видите тук:

Подчертаваме, че ако става въпрос за двужилна конструкция, устройството няма да сработи правилно, а трябва да е прекара допълнителен кръг с трето жило. При всички положения трябва да има заземителен проводник, интегриран към конструкцията, който да подсигурява безопасността на протичащите електрически процеси. Нулевият (N) и заземителният проводник (PE) не трябва да са свързани никъде помежду си.
