Характеристики Радиолампа / Тиратрон ТГ3-0.1/1.3
Информация
ТГ3-0.1/1.3

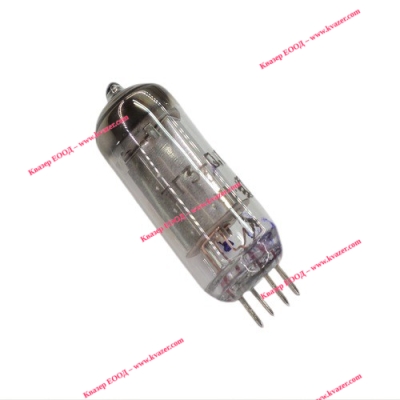

Тиратрон ТГ3-0.1/1.3 непрерывного действия с подогревным катодом и газовым наполнением в стеклянной оболочке.
Предназначен для работы в выпрямительных и релейных схемах, а также в устройствах с высокой скоростью нарастания обратного напряжения.
Тиратрон ТГ3-0.1/1.3 применяется в различных радиотехнических устройствах специального назначения.
Выпускается в стеклянном пальчиковом оформлении, баллон наполнен ксеноном.
Катод оксидный косвенного накала.
Работает в любом положении.
Цоколь 7-штырьковый с пуговичным дном.
Расположение штырьков: РШ4.
Время разогрева 30 сек.
Охлаждение естественное.
Температура окружающей среды от -60 до +70° С.
Габаритные размеры тиратрона ТГ3-0.1/1.3:
- длина - 57 мм;
- диаметр - 19 мм.
Масса не более 20 г.
Наработка не менее 500 ч.
Технические условия: СБ3.340.001ТУ.
Расшифровка маркировки тиратрона:
ТГ3-0.1/1.3
ТГ - тиратрон непрерывного действия с накалённым катодом и газовым наполнением;
3 - число порядкового номера разработки тиратрона;
0.1 - число, определяющее среднее значение тока анода в амперах (А);
1.3 - число, указывающее на предельное напряжение анода в киловольтах (кВ).
Тиратрон ТГ3-0.1/1.3 непрерывного действия с подогревным катодом и газовым наполнением в стеклянной оболочке.
Предназначен для работы в выпрямительных и релейных схемах, а также в устройствах с высокой скоростью нарастания обратного напряжения.
Тиратрон ТГ3-0.1/1.3 применяется в различных радиотехнических устройствах специального назначения.
Выпускается в стеклянном пальчиковом оформлении, баллон наполнен ксеноном.
Катод оксидный косвенного накала.
Работает в любом положении.
Цоколь 7-штырьковый с пуговичным дном.
Расположение штырьков: РШ4.
Время разогрева 30 сек.
Охлаждение естественное.
Температура окружающей среды от -60 до +70° С.
Габаритные размеры тиратрона ТГ3-0.1/1.3:
- длина - 57 мм;
- диаметр - 19 мм.
Масса не более 20 г.
Наработка не менее 500 ч.
Технические условия: СБ3.340.001ТУ.
Расшифровка маркировки тиратрона:
ТГ3-0.1/1.3
ТГ - тиратрон непрерывного действия с накалённым катодом и газовым наполнением;
3 - число порядкового номера разработки тиратрона;
0.1 - число, определяющее среднее значение тока анода в амперах (А);
1.3 - число, указывающее на предельное напряжение анода в киловольтах (кВ).
Технические характеристики и электрические параметры тиратрона ТГ3-0.1/1.3:
|
Номинальные технические характеристики: |
|
|
Ток накала |
не более 660 мА |
|
Ток анода |
не более 0,1 А |
|
Напряжение зажигания |
не более 30 В |
|
Напряжение 1-й сетки запирающее отрицательное |
не более 7 В |
|
Напряжение анода обратное |
не более 1,3 кВ |
|
Падение напряжения между анодом и катодом |
не более 11 В |
|
Долговечность |
не менее 1000 ч |
|
Предельно допустимые электрические параметры: |
|
|
Напряжение накала |
5,7-6,9 В |
|
Напряжение анода прямое |
650 В |
|
Напряжение анода обратное |
1,3 кВ |
|
Напряжение 1-й и 2-й сеток отрицательное |
100 В |
|
Ток анода (амплитудное значение) |
0,5 А |
|
Ток анода (среднее значение) |
0,1 А |
|
Сопротивление в цепи сетки |
0,1-10 МОм |
|
Интервал рабочих температур окружающей среды |
от -60 до +70 С |
