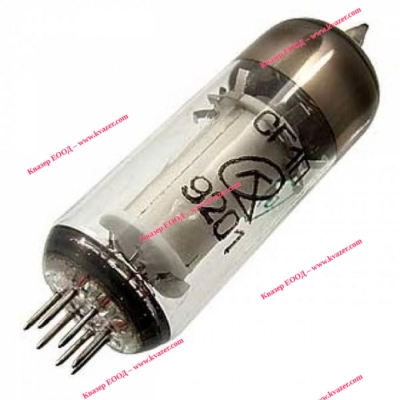

Лампа СГ16П

СГ16П
Стабилитрон тлеющего разряда в стеклянном пальчиковом исполнении.
Предназначен для непосредственной стабилизации напряжения постоянного тока или создания опорного напряжения.
Может быть применён в измерительной аппаратуре, а также в супергетеродинных приёмниках для стабилизации напряжений экранных сеток и анодных цепей гетеродинов.
Стабилитрон СГ1П используется в радиотехнических устройствах общего и специального назначения.
Катод холодный.
Баллон наполнен аргоно-гелиевой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Цоколь 7-штырьковый с пуговичным дном.
Расположение штырьков: РШ4.
Габаритные размеры стабилитрона СГ1П:
- высота лампы - 72 мм;
- диаметр лампы - 22,5 мм;
Масса не более 20 г.
Срок службы не менее 1000 ч.
Технические условия: 3.390.019ТУ.

Основные технические характеристики СГ1П:
• Напряжение зажигания, В ...... не более 175;
• Напряжение стабилизации, В ...... 149;
• Наименьший ток стабилизации, мА ...... 5;
• Наибольший ток стабилизации, мА ...... 30;
• Изменение напряжения стабилизации при изменении тока в рабочем диапазоне, В ...... не более 3,5.

Расшифровка маркировки стабилитрона:
СГ1П
СГ - буквы, определяющие тип лампы: СГ - стабилитрон газоразрядный;
1 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
