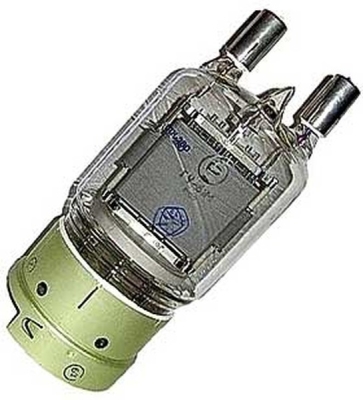

Лампа ГУ-81М

Арт.№: 47366
Лампа ГУ-81М
1 от 3
Лампа ГУ-81МЛампа ГУ-81МЛампа ГУ-81М
Неналичен
Неналичен
Доставка и плащане

Продуктът вече е разпродаден, оставете Вашата ел. поща, за да Ви уведомим щом го получим отново или да Ви предложим негов заместител.

Ел. поща
Добави в любими
Твоите любими продукти
Сравни
Характеристики

ГУ-81М - Генераторен пентод,  усилвател на високочестотни колебания на честоти до 50MHz. -

Генераторный пентод ГУ-81М предназначен для работы в режимах автогенерации и усиления мощности радиотехнических устройств.

  • Катод - вольфрамовый торированный карбидированный прямого накала.
  • Оформление - стеклянное с цоколем.
  • Высота не более 260 мм.
  • Диаметр не более 202 мм.
  • Масса не более 1 кг.
Лампа ГУ-81М
Лампа ГУ-81М

Информация

Температура окружающей среды, °С -10 - +55
Относительная влажность воздуха при температуре до 25 °С, % 98
Основные технические данные
Электрические параметры
Напряженин накала, В 12,6
Ток накала, А, не более 11
Крутизна характеристики (при напряжении анода 2 кВ, второй сетки 600 В, токе анода 200 мА), мА/В 4,5–6,5
Коэффициент усиления по первой сетке относительно второй сетки (при напряжениях анода 2 кВ, второй сетки 500 и 600 В, токе анода 200 мА 2,5-4
Напряжение смещения (при напряжениях анода 2 кВ, второй сетки 600 В), В 116-160
Межэлектродные ёмкости, пФ, не более:
- входная 25-32
- выходная 21-26
- первая сетка - анод, не более 0,1
- первая сетка - третья сетка, не более 1-4
Мощность выходная (при напряжениях анода 2 кВ, второй сетки 600 В, напряжении смещения минус 200 В, амплитуде напряжения возбуждения первой сетки 300 В, токах анода не менее 450 мА, первой сетки не более 20 мА, второй сетки не более 220 мА), Вт, не менее: 700
Максимальные предельно допустимые эксплуатационные данные

Напряжение накала		 11,6-13,4
Напряжение анода на длине волны, В
- на частоте не более 6 МГц 3
- на частоте не более 24 МГц 2,5
- на частоте не более 50 МГц 1,5
Напряжение второй сетки, В: 600
Ток, А
-анода (среднее значение) 0,6
- первой сетки (среднее значение) 0,02
- второй сетки (среднее значение) 0,2
Рассеиваемая мощность, Вт:
- анодом 450
- анодом кратковременно 600
- второй сеткой 120
- первой сеткой 10
Температура оболочки, °С 350
