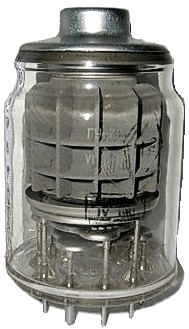

Лампа ГУ-72
Радиолампа ГУ72, Генераторен тетрод
Разпродадена!
Информация
ГУ-72
Генераторный тетрод ГУ-72 предназначен для работы в режиме однополосного усиления мощности в диапазоне частот до 10 МГц.
Катод - оксидный косвенного накала.
Исполнение - металлостеклянное.
Расположение штырьков РШ26.
Долговечность - не менее 1000 ч.
Масса - не более 320 г.
Основные технические параметры ГУ-72: |
|
|
при Uн=26 В, Uа=300 В, Uс2=250 В, Iа=270 мА | |
|---|---|
|
Ток накала |
0,95 ± 0,1 А |
|
Ток 2-й сетки |
не более 40 мА |
|
Крутизна характеристики |
19 ± 4 мА/В |
|
Коэффициент усиления 1-й сетки относительно 2-й сетки |
9,5 ± 2,5 |
|
Напряжение запирания сетки отрицательное |
не более 220 В |
|
Время готовности |
не менее 2 мин |
|
Колебательная мощность |
не менее 70 Вт |
|
Междуэлектродные емкости, пФ: |
|
|
- входная |
не более 37 |
|
- выходная |
7,5 ± 2,5 |
|
- проходная |
не более 0,1 |
Предельные эксплуатационные характеристики ГУ-72: |
|
|
Напряжение накала |
22 - 27,2 В |
|
Напряжение анода |
1,3 кВ |
|
Напряжение анода (пиковое значение) |
1,8 кВ |
|
Напряжение 1-й сетки отрицательное |
250 В |
|
Напряжение 2-й сетки |
700 В |
|
Мощность, рассеиваемая анодом |
85 Вт |
|
Мощность, рассеиваемая 2-й сеткой |
15 Вт |
|
Мощность, рассеиваемая 1-й сеткой |
1 Вт |
|
Ток катода (постоянная составляющая) |
250 мА |
|
Ток катода (пиковое значение) |
750 мА |
|
Рабочая частота |
10 МГц |
|
Температура баллона |
250 ℃ |
|
Интервал рабочих температур окружающей среды |
от -60 до +50 ℃ |
