Лампа ГУ-32
Арт.№: 70287
1 от 2
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
12.7312
€
/
24.9001
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Радиолампа ГУ32, генераторен лъчев двоен тетрод аудио
Информация
ГУ-32

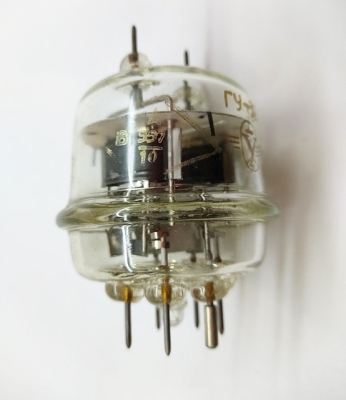

Генераторный двойной лучевой тетрод ГУ-32 с оксидным катодом косвенного накала в стеклянной оболочке.
Предназначен для работы в качестве генератора и усилителя высокочастотных колебаний в метровом диапазоне волн с выходной мощностью не менее 14 Вт.
Тетрод ГУ-32 применяется в передающих устройствах различной радиотехнических аппаратуры общего и специального назначения.
Катод оксидный косвенного накала.
Выпускается в стеклянном бесцокольном оформлении с 7 выводами.
Расположение штырьков: РШ3.
Работает в любом положении.
Охлаждение воздушное естественное.
Габаритные размеры тетрода ГУ-32:
- высота лампы - 88 мм;
- диаметр лампы - 61 мм.
Масса не более 100 г.
Наработка не менее 1000 ч.
Технические условия: ОД0.331.109ТУ.
Расшифровка маркировки тетрода:
ГУ-32
ГУ - буква, определяющая тип лампы: ГУ - генераторные лампы с частотой генерирования от 30 до 300 МГц;
32 - число порядкового номера разработки данного типа лампы.
Генераторный двойной лучевой тетрод ГУ-32 с оксидным катодом косвенного накала в стеклянной оболочке.
Предназначен для работы в качестве генератора и усилителя высокочастотных колебаний в метровом диапазоне волн с выходной мощностью не менее 14 Вт.
Тетрод ГУ-32 применяется в передающих устройствах различной радиотехнических аппаратуры общего и специального назначения.
Катод оксидный косвенного накала.
Выпускается в стеклянном бесцокольном оформлении с 7 выводами.
Расположение штырьков: РШ3.
Работает в любом положении.
Охлаждение воздушное естественное.
Габаритные размеры тетрода ГУ-32:
- высота лампы - 88 мм;
- диаметр лампы - 61 мм.
Масса не более 100 г.
Наработка не менее 1000 ч.
Технические условия: ОД0.331.109ТУ.
Расшифровка маркировки тетрода:
ГУ-32
ГУ - буква, определяющая тип лампы: ГУ - генераторные лампы с частотой генерирования от 30 до 300 МГц;
32 - число порядкового номера разработки данного типа лампы.
Основные технические параметры ГУ-32: | |
|---|---|
| при Uн=6,3 В, Uа=0,4 кВ, Uс2= 250 В, Iа= 19 мА | |
| Ток накала при параллельном включении подогревателей |
1,6 ±0,16 А |
| Ток накала при последовательном включении подогревателей |
0,8 ±0,08 А |
| Ток анода одного тетрода |
31,5 ±13,5 |
| Ток 2-й сетки для одного тетрода |
не более 5,5 мА |
| Ток 1-й сетки обратный |
не более 2 мкА |
| Колебательная мощность |
не менее 14 Вт |
| Междуэлектродные емкости, пФ: | |
| - входная |
7,8 ±1,6 |
| - выходная |
3,8 ±1,2 |
| - проходная |
не более 0,5 |
| Долговечность |
не менее 500 ч |
Предельные эксплуатационные характеристики ГУ-32: | |
|---|---|
| Напряжение накала при последовательном включении подогревателей |
11,3 - 13,9 В |
| Напряжение накала при параллельном включении подогревателей |
5,65 - 6,95 В |
| Напряжение анода |
500 В |
| Напряжение 2-й сетки |
250 В |
| Напряжение между катодом и подогревателем |
100 В |
| Ток катода |
100 мА |
| Мощность, рассеиваемая анодами |
15 Вт |
| Мощность, рассеиваемая 2-й сеткой |
5 Вт |
| Температура баллона |
115 С |
| Интервал рабочих температур окружающей среды |
от -60 до +70 С |
