Характеристики Радиолампа генераторен триод ГМИ6
Информация

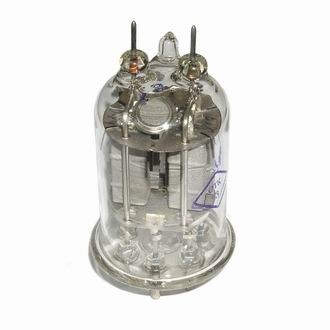

Лампа модуляторная ГМИ-6
ГМИ-6
Импульсный модуляторный двойной лучевой тетрод ГМИ-6 в стеклянном исполнении с оксидным катодом косвенного накала и естественным воздушным охлаждением.
Предназначен для коммутации импульсной мощности в импульсных модуляторах при напряжении анода в импульсе до 4 кВ и тока в импульсе более 8 А.
Импульсный модуляторный тетрод ГМИ-6 применяется в стационарных и передвижных радиотехнических устройствах общего или специального назначения.
Выпускается в стеклянном бесцокольном оформлении с 6-штырьковыми выводами электродов и двумя отдельными выводами анода
Работает в любом положении.
Охлаждение воздушное естественное.
Габаритные размеры тетрода ГМИ-6:
- высота лампы не более 95 мм;
- диаметр лампы не более 48 мм.
Масса не более 70 г.
Гарантийный срок хранения лампы ГМИ-6 - не менее 12 лет со дня приёмки представителем заказчика.
Наработка не менее 1000 ч.
Технические условия: 3.310.027ТУ1.
Расшифровка маркировки импульсного модуляторного тетрода:
ГМИ-6
ГМИ - буква, определяющая тип лампы: ГМИ - модуляторные лампы, работающие в импульсном режиме;
6 - число порядкового номера разработки данного типа лампы.
Импульсный модуляторный двойной лучевой тетрод ГМИ-6 в стеклянном исполнении с оксидным катодом косвенного накала и естественным воздушным охлаждением.
Предназначен для коммутации импульсной мощности в импульсных модуляторах при напряжении анода в импульсе до 4 кВ и тока в импульсе более 8 А.
Импульсный модуляторный тетрод ГМИ-6 применяется в стационарных и передвижных радиотехнических устройствах общего или специального назначения.
Выпускается в стеклянном бесцокольном оформлении с 6-штырьковыми выводами электродов и двумя отдельными выводами анода
Работает в любом положении.
Охлаждение воздушное естественное.
Габаритные размеры тетрода ГМИ-6:
- высота лампы не более 95 мм;
- диаметр лампы не более 48 мм.
Масса не более 70 г.
Гарантийный срок хранения лампы ГМИ-6 - не менее 12 лет со дня приёмки представителем заказчика.
Наработка не менее 1000 ч.
Технические условия: 3.310.027ТУ1.
Расшифровка маркировки импульсного модуляторного тетрода:
ГМИ-6
ГМИ - буква, определяющая тип лампы: ГМИ - модуляторные лампы, работающие в импульсном режиме;
6 - число порядкового номера разработки данного типа лампы.
Основные технические параметры ГМИ-6: | |
|---|---|
| Ток накала |
1,1 ±1 А |
| Ток 1-й сетки обратный |
не более 3 мкА |
| Ток 2-й сетки в импульсе |
не более 3 А |
| Ток анода в импульсе |
не менее 8 А |
| Ток анода в импульсе (при Uн=11,4 В) |
не менее 7,5 А |
| Ток утечки между катодом и подогревателем |
не более 100 мкА |
| Напряжение запирающее 1-й сетки отрицательное |
125 ±55 В |
| Междуэлектродные емкости, пФ: | |
| - входная |
14,5 ±3,5 |
| - выходная |
5,2 ±1 |
| - проходная |
не более 0,2 |
Предельные эксплуатационные характеристики ГМИ-6: | |
|---|---|
| Напряжение накала при последовательном включении подогревателей |
11,4 - 14 В |
| Напряжение накала при параллельном включении подогревателей |
5,7 - 7 В |
| Напряжение анода |
4000 В |
| Напряжение 2-й сетки |
800 В |
| Напряжение 1-й сетки |
200 В |
| Напряжение между катодом и подогревателем |
150 В |
| Напряжение между катодом и подогревателем отрицательное |
150 В |
| Ток катода в импульсе |
15 А |
| Мощность, рассеиваемая анодом |
15 Вт |
| Мощность, рассеиваемая 2-й сеткой |
3 Вт |
| Мощность, рассеиваемая 1-й сеткой |
1 Вт |
| Длительность импульса |
5 мкс |
| Температура баллона |
260 С |
| Интервал рабочих температур окружающей среды |
от -60 до +90 С |
