Лампа ГМ-100
Лампа ГМ100
Модулаторен триод за работа в качеството на усилвател на ниски честоти в модуляторов схеми.
Информация

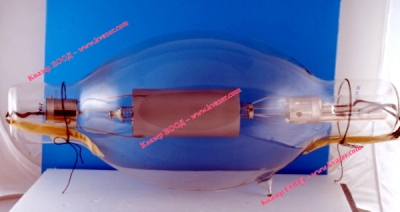

Лампа ГМ-100
ГМ-100 - генераторная лампа средней мощности, работающая в схемах усиления мощности низкой (звуковой) частоты.
Основные электрические параметры:
|
Наименование параметра, единицы измерения |
Норма |
|
|
Не менее |
Не более |
|
|
Напряжение накала, В |
|
17 |
|
Напряжение анода, В |
|
5000 |
|
Мощность, рассеиваемая анодом, Вт |
|
1000 |
|
Обратный ток сетки, мА |
|
50 |
|
Ток накала, А |
16,6 |
19,4 |
|
Коэффициент усиления |
15 |
21 |
|
Крутизна характеристики, мА/В |
5 |
8 |
|
Ток эмиссии катода, мА |
1600 |
|
|
Обозначение вывода |
Наименование электрода |
|
1 |
Катод |
|
2 |
катод |
|
А - верхний вывод |
Анод |
|
С |
Сетка |
|
Масса 2000 г
|
|
Указания по эксплуатации:
-
Рабочее положение лампы вертикальное.
-
При эксплуатации лампы значения параметров, определяющих режим, не должны превышать предельно допустимые значения.
-
Эксплуатация лампы при двух и более предельно допустимых значениях величин, определяющих режим, не допускается.
