Лампа ГИ-21Б
Радиолампа ГИ21Б - мощен триод UHF 470-862 MHZ 110W
Генераторная лампа ГИ-21Б служит для генерации высокочастотных колебаний определенного диапазона частот, путем преобразования электрической энергии постоянного или переменного напряжения.
Информация
ГИ-21Б

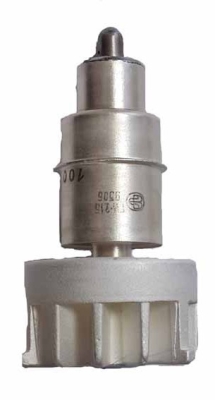

Импульсный генераторный триод ГИ-21Б для работы в качестве генератора и усилителя высокочастотных колебаний в дециметровом диапазоне в непрерывном режиме работы и в импульсном режиме при анодной модуляции.
Оформление - металлокерамическое.
Охлаждение: принудительное воздушное 8,4 м3/ч
Масса - 120 г.
Технические условия: СЦ3.323.028 ТУ.
Основные технические параметры ГИ-21Б: |
|
|
при Uн=12,6 В, Uа=0,6 кВ, Iа=75 мА | |
|---|---|
|
Ток накала |
0,88±0,0А |
|
Ток анода (при Uс=0) |
102,5±27,5мА |
|
Ток эмиссии катода в импульсе (при Uа=Uс=120 В) |
не менее 5 А |
|
Ток сетки обратный |
не более 10 мкА |
|
Ток утечки между сеткой и катодом (при Uс= -200 В) |
не более 10 мкА |
|
Крутизна характеристики |
28,5 ±5,5 мА/В |
|
Проницаемость |
1,15 ±0,35 % |
|
Колебательная мощность в режиме непрерывного генерирования: |
|
|
- при l=9,5 см, Uн=10,5 В, Iа=200 мА |
не менее 6 Вт |
|
- при l=18 см, Uн=10,7 В, Uа=0,8 кВ, Iа=150 мА |
не менее 22 Вт |
|
Междуэлектродные емкости, пФ: |
|
|
- входная |
12,3 ±1,1 |
|
- выходная |
2,95 ±0,35 |
|
- проходная |
не более 0,05 |
Предельные эксплуатационные данные: |
|
|
Напряжение накала |
11,35 - 13,85 В |
|
Напряжение анода |
0,8 кВ |
|
Напряжение анода при холодном катоде |
1 кВ |
|
Напряжение анода в импульсе (при tимп <5 мкс) |
5 кВ |
|
Ток анода в импульсе (при tимп =5 мкс) |
4,5 А |
|
Ток катода (постоянная составляющая) |
0,25 А |
|
Мощность, рассеиваемая анодом |
110 Вт |
|
Мощность, рассеиваемая сеткой |
2 Вт |
|
Сопротивление в цепи сетки |
10 кОм |
|
Длина волны (минимальная): |
|
|
- в непрерывном режиме |
8,5 см |
|
- в импульсном режиме |
7,5 см |
|
Температура анода |
200 ℃ |
|
Температура выводов катода и сетки |
140 ℃ |
|
Интервал рабочих температур окружающей среды |
от -60 до +90 ℃ |
