Лампа 6С2П

Високочестотния триод 6С2П

Общие данные

Триод 6С2П предназначен для генерирования и усиления, колебаний частот ультракоротковолнового диапазона, в схемах с заземленной сеткой.

Может быть использован для предварительного усиления напряжения низкой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

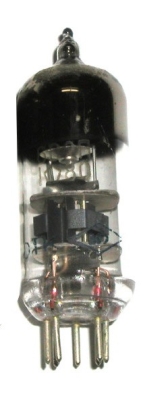

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 250 час.

Цоколь штырьковый, с пуговичным дном. Штырьков 7. Три вывода от сетки предназначены для лучшей развязки входных и выходных цепей.

Междуэлектродные емкости, пф

Входная 5.5 +- 1,5. Выходная 4,15 ± 0,85. Проходная не более 0,35. Между катодом и подогревателем 3,5 ± 1,5. .

Номинальные электрические данные

Напряжение накала, в .......... 6,3

Напряжение на аноде, в .......... 150

Сопротивление в цепи катода для автоматического смещения, ом ......... 100

Ток накала, ма ............ 400 ± 30

Ток в цепи анода, ма ........ 14,5 ± 5,5

Крутизна характеристики, ма/в ....... 12 ± 3

Коэффициент усиления .......... 55 ± 15

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 165

Наибольшая мощность, рассеиваемая на аноде, вт . . 2,5

Наибольшее постоянное напряжение между катодом и подогревателем, в ...... 100

Наибольший ток утечки между катодом и подогревателем, мка ......... 10

Наибольшее сопротивление в цепи сетки, Мом .... 0,25
