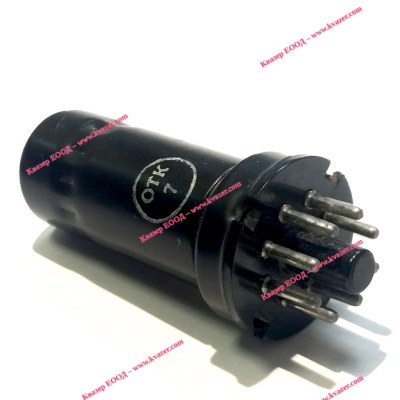

Характеристики Радиолампа Лампа 6П9 пентод
Информация
6П9
Широкополосный выходной пентод в металлическом исполнении.
Предназначен для усиления мощности сигналов изображения в телевизионных приёмниках.
Выходной пентод 6П9 применяется в телевизионной аппаратуре общего назначения.
Может быть применён в одноламповых усилителях мощности низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в металлическом оформлении.
Цоколь 8-штырьковый с октальным ключом.
Габаритные размеры пентода 6П9:
- высота лампы - 83 мм;
- диаметр лампы - 33 мм.
Масса не более 47 г.
Наработка не менее 3000 ч.
Зарубежные аналоги лампы 6П9: 6AG7, 6AK7, 6L10.
Расшифровка маркировки выходного пентода:
6П9
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
П - буква, определяющая тип лампы: П - выходной пентод или выходной лучевой тетрод;
9 - число порядкового номера разработки данного типа лампы.
Широкополосный выходной пентод в металлическом исполнении.
Предназначен для усиления мощности сигналов изображения в телевизионных приёмниках.
Выходной пентод 6П9 применяется в телевизионной аппаратуре общего назначения.
Может быть применён в одноламповых усилителях мощности низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в металлическом оформлении.
Цоколь 8-штырьковый с октальным ключом.
Габаритные размеры пентода 6П9:
- высота лампы - 83 мм;
- диаметр лампы - 33 мм.
Масса не более 47 г.
Наработка не менее 3000 ч.
Зарубежные аналоги лампы 6П9: 6AG7, 6AK7, 6L10.
Расшифровка маркировки выходного пентода:
6П9
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
П - буква, определяющая тип лампы: П - выходной пентод или выходной лучевой тетрод;
9 - число порядкового номера разработки данного типа лампы.
Технические характеристики и электрические параметры лампы 6П9:
| Напряжение накала | 6,3 ± 0,6 В |
| Ток накала | 650 ± 40 мА |
| Напряжение анода номинальное (постоянное) | 300 В |
| Напряжение анода предельное (постоянное) | 330 В |
| Ток анода | 30 ± 10 мА |
| Ток катода | не менее 180 мА |
| Напряжение сетки первой (постоянное) | -3 В |
| Ток сетки первой обратный | не более 2 мкА |
| Напряжение сетки второй номинальное (постоянное) | 150 В |
| Напряжение сетки второй предельное (постоянное) | 330 В |
| Ток сетки второй | 6,5 ± 2,5 мА |
| Напряжение сетки третьей (постоянное) | 0 В |
| Мощность, рассеиваемая анодом, предельная | 9 Вт |
| Мощность, рассеиваемая сеткой второй, предельная | 1,5 Вт |
| Напряжение между катодом и подогревателем предельное (постоянное) | 100 В |
| Крутизна характеристики | 11,7 ± 2,5 мА/В |
| Внутреннее сопротивление | около 80 кОм |
| Выходная мощность | не менее 2,4 Вт |
| Сопротивление в цепи сетки первой предельное | 0,5 МОм |
| Емкость входная | 11,15 ± 1,85 пФ |
| Емкость выходная | 6,65 ± 0,85 пФ |
| Емкость проходная | не более 0,06 пФ |
| Оформление | в металлическом баллоне с октальным цоколем |
