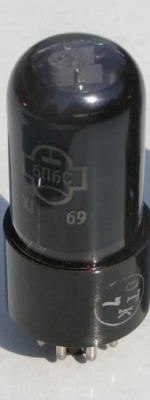

Лампа 6П6С
Арт.№: 47404
1 от 3
Неналичен
Доставка и плащане
Добави в любими
Твоите любими продукти Сравни
Характеристики Изходящ лъчев тетрод 6П6С, предназначен за мощни лампови нискочестотни усилватели.
Октален цокъл, стъклен балон, оксиден катод с индиректно отопление
Информация
6П6С
(выходной лучевой тетрод)
Общие данные
Лучевой тетрод 6П6С предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты. Может быть использован как задающий генератор и умножитель частоты, а также в высокочастотных генераторах для магнитофонов.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.
Междуэлектродные емкости, пФ
Входная 9,5 +- 1,6. Выходная 9,5 +- 4. Проходная не более 0,9.
Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, А | 250 |
| Напряжение на второй сетке, В | 250 |
| Напряжение смещения на первой сетке, В | -12.5 |
| Ток накала, мА | 450 +- 40 |
| Ток в цепи анода, мА | 45 +- 12 |
| Ток в цепи второй сетки, мА | 7.5 |
| Крутизна характеристики, мА/В | 4.1 +- 1.1 |
| Внутреннее сопротивление, кОм | 52 |
| Отдаваемая мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, Вт | не менее 3.6 |
| Отдаваемая мощность при напряжении накала 5.7 В, Вт | не менее 2.9 |
| Коэффициент нелинейных искажений, % | 8 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 6.9 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 350 |
| Наибольшее напряжение на второй сетке, В | 310 |
| Наибольшее напряжение между катодом и подогревателем, В | 100 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 13.2 |
| Наибольшая мощность, рассеиваемая на второй сетке, Вт | 2.2 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 50 |
| Наибольший ток эмиссии катода, мА | 100 |
| Наибольшее сопротивление в цепи первой сетки при фиксированном смещении, кОм | 100 |
| Наибольшее сопротивление в цепи первой сетки при автоматическом смещении, кОм | 500 |
