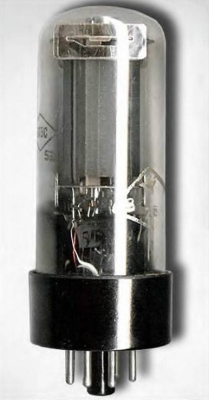

Лампа 6П3С
радиолампа 6П3С
выходной лучевой тетрод
Информация
Общие данные
Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты, а также как высокочастотный генератор в магнитофонах, передающих устройствах и другой аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении цилиндрической и фигурной формы. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.
Междуэлектродные емкости, пФ
Входная 11 +- 2. Выходная 8.2 + 1.5 - 1.4. Проходная не более 1.
Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Напряжение на второй сетке, В | 250 |
| Напряжение смещения на первой сетке, В | -14 |
| Ток накала, мА | 900 +- 60 |
| Ток в цепи анода, мА | 72 +- 14 |
| Ток в цепи второй сетки, мА | не более 8 |
| Крутизна характеристики, мА/В | 6 +- 0.8 |
| Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9.8 В и сопротивлении нагрузки в цепи анода 2500 Ом, Вт | 5.4 |
| Выходная мощность при напряжении накала 5.7 В, Вт | не менее 4 |
| Внутреннее сопротивление, кОм | 22.5 |
| Коэффициент усиления | 13.5 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 7 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 400 |
| Наибольшее напряжение на второй сетке, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 20.5 |
| Наибольшая мощность, рассеиваемая на второй сетке, Вт | 2.75 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 200 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 100 |
| Наибольшее сопротивление в цепи первой сетки, МОм | 0.5 |
Ориентировочный режим эксплуатации лампы 6ПЗС в режиме усилителя мощности для генератора с посторонним возбуждением в классе С
| Напряжение источника анодного питания, В | 450 |
| Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В | -50 |
| Напряжение на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В | 250 |
| Анодный ток при наличии возбуждения, мА | 95 |
| Ток в цепи второй сетки, мА | 9 |
| Мощность возбуждения, Вт | 0.25 +- 0.5 |
| Амплитуда напряжения возбуждения, В | 80 |
| Полезная выходная мощность, Вт | 20 - 25 |
В форсированном режиме, повышая напряжение на аноде до 500 - 600 В, при напряжении на второй сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30 - 35 Вт. В удвоителе частоты, повышая напряжение смещения на первой сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.
