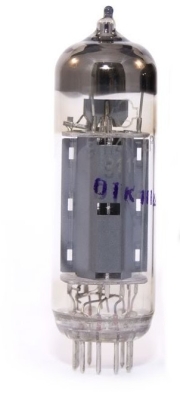

Характеристики Радиолампа 6П14П-ЕВ изходен пентод специализиран за аудио цели, подобрена версия на 6П14П
приложение: крайни каскади в НЧУ
Информация
6П14П-ЕВ
Низкочастотный выходной пентод в стеклянном пальчиковом исполнении повышенной долговечности, надёжности и механической прочности.
Предназначен для усиления мощности низкой частоты в радиоэлектронной аппаратуре общего назначения.
Выходной пентод 6П14П-ЕВ применяется в выходных однотактных и двухтактных схемах приёмников и усилителей низкой частоты.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры пентода 6П14П-ЕВ:
- высота лампы - 78 мм;
- диаметр лампы - 22,5 мм.
Масса не более 20 г.
Наработка не менее 5000 ч.
Зарубежные аналоги лампы 6П14П-ЕВ: EL84, E84L, N709, 6BQ5, 6L40, 6P15, 7189, 7189A, 7320.
Технические условия: СД3.302.004ТУ.
Расшифровка маркировки выходного пентода:
6П14П-ЕВ
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
П - буква, определяющая тип лампы: П - выходной пентод или выходной лучевой тетрод;
14 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм;
Е - буква, характеризующая повышенную долговечность лампы;
В - лампа с повышенной надёжностью и механической прочностью.
Низкочастотный выходной пентод в стеклянном пальчиковом исполнении повышенной долговечности, надёжности и механической прочности.
Предназначен для усиления мощности низкой частоты в радиоэлектронной аппаратуре общего назначения.
Выходной пентод 6П14П-ЕВ применяется в выходных однотактных и двухтактных схемах приёмников и усилителей низкой частоты.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры пентода 6П14П-ЕВ:
- высота лампы - 78 мм;
- диаметр лампы - 22,5 мм.
Масса не более 20 г.
Наработка не менее 5000 ч.
Зарубежные аналоги лампы 6П14П-ЕВ: EL84, E84L, N709, 6BQ5, 6L40, 6P15, 7189, 7189A, 7320.
Технические условия: СД3.302.004ТУ.
Расшифровка маркировки выходного пентода:
6П14П-ЕВ
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
П - буква, определяющая тип лампы: П - выходной пентод или выходной лучевой тетрод;
14 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм;
Е - буква, характеризующая повышенную долговечность лампы;
В - лампа с повышенной надёжностью и механической прочностью.
Технические характеристики и электрические параметры лампы 6П14П-ЕВ:
| Напряжение накала | 6,3 ± 0,6 В |
| Ток накала | 760 ± 60 мА |
| Напряжение анода номинальное (постоянное) | 250 В |
| Напряжение анода предельное | 300 В |
| Ток анода | 48 ± 8 мА |
| Ток катода предельный | 65 мА |
| Напряжение сетки второй номинальное (постоянное) | 250 В |
| Напряжение сетки второй предельное (постоянное) | 300 В |
| Ток сетки второй | не более 7 мА |
| Мощность, рассеиваемая анодом, предельная | 14 Вт |
| Мощность, рассеиваемая сеткой второй, предельная | 2 Вт |
| Напряжение между катодом и подогревателем предельное (постоянное) | 100 В |
| Крутизна характеристики | 11,3 мА/В |
| Коэффициент усиления в триодном включении | около 20 |
| Внутреннее сопротивление | 30 кОм |
| Сопротивление в цепи катода для автоматического смещения | 120 Ом |
| Емкость входная | около 11 пФ |
| Емкость выходная | около 7 пФ |
| Емкость проходная | около 0,2 пФ |
| Оформление | стеклянное миниатюрное |
