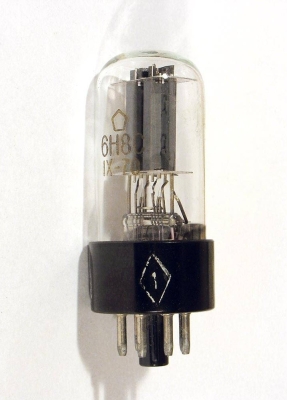

Лампа 6Н8С
Двойният триод 6Н8С е предназначен за НЧ усилватели.
Особено подходящ е за изработка на висококачествени аудио усилватели.
Октална база. Оксиден катод. Индиректно отопление. 2000 ч. гарантиран живот
Разпродадени!
Информация
Радиолампа 6Н8С
Видеопредставяне от youtube на руски език
6Н8С
(двойной триод с отдельными катодами)
Общие данные
Триод 6Н8С предназначен для усиления напряжения низкой частоты.
Применяется в предварительных каскадах усиления низкой частоты и каскадах фазоинверторов. Широко применяется в различных импульсных схемах и схемах ограничения, каскадах развертки телевизионных приемников и измерительной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 8.
Междуэлектродные емкости, пФ
Входная первого триода 2,8. Выходная второго триода 1,2. Входная второго триода 3. Проходная первого триода 3,8. Выходная первого триода 0,8. Проходная второго триода 4.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Напряжение смещения на сетке, В | -8 |
| Ток в цепи накала, мА | 600+-50 |
| Ток в цепи анода, мА | 9+-3.5 |
| Крутизна характеристики, мА/В | 2.6+-0.53 |
| Внутреннее сопротивление, Ом | 7700 |
| Коэффициент усиления | 20.5+-2.5 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 330 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 2.75 |
| Наибольший ток катода, мА | 20 |
| Наибольшее сопротивление в цепи первой сетки, кОм | 500 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 20 |
Основные электрические данные при низком анодном напряжении (для каждого триода)
| Напряжение на аноде, В | 26 |
| Напряжение смещения на сетке, В | -0.5 |
| Крутизна характеристики, мА/В | 1.5 |
| Внутреннее сопротивление, кОм | 16 |
| Коэффициент усиления | 24 |
