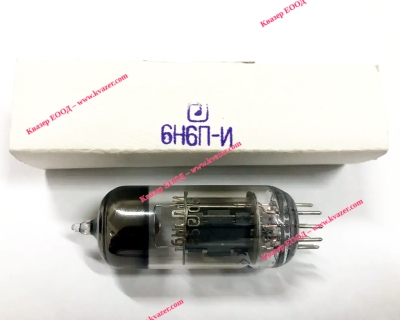

Лампа 6Н6П-И
Арт.№: 70692
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
24.00
лв.
/
12.27
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Радиолампа 6Н6П-И двоен триод за работа в импулсен режим
Информация
6Н6П-И
Миниатюрный двойной триод для работы в импульсном режиме с раздельными подогревными катодами в стеклянном пальчиковом исполнении.
Предназначен для усиления напряжения низкой частоты.
Двойной триод 6Н6П-И применяется в радиотехнических устройствах общего и специального назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры двойного триода 6Н6П-И:
- высота лампы - 72 мм;
- диаметр лампы - 22,5 мм.
Масса не более 20 г.
Наработка не менее 500 ч.
Зарубежный аналог лампы 6Н6П-И: E182CC, 7119, 5786WA, 6BX7GT, 6BL7GT, 6DN7.
Технические условия: ОД0.330.095ТУ.
Расшифровка маркировки двойного триода:
6Н6П-И
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Н - буква, определяющая тип лампы: Н - двойной триод;
6 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм;
И - лампа, предназначенная для работы в импульсном режиме.
Предназначен для усиления напряжения низкой частоты.
Двойной триод 6Н6П-И применяется в радиотехнических устройствах общего и специального назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры двойного триода 6Н6П-И:
- высота лампы - 72 мм;
- диаметр лампы - 22,5 мм.
Масса не более 20 г.
Наработка не менее 500 ч.
Зарубежный аналог лампы 6Н6П-И: E182CC, 7119, 5786WA, 6BX7GT, 6BL7GT, 6DN7.
Технические условия: ОД0.330.095ТУ.
Расшифровка маркировки двойного триода:
6Н6П-И
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Н - буква, определяющая тип лампы: Н - двойной триод;
6 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм;
И - лампа, предназначенная для работы в импульсном режиме.
Технические характеристики и электрические параметры лампы 6Н6П-И:
| Напряжение накала | 6,3 ± 0,6 В |
| Ток накала | 750 ± 60 мА |
| Напряжение анода номинальное (постоянное) | 120 В |
| Напряжение анода предельное (постоянное) | 300 В |
| Ток анода каждого триода | 30 ± 10 мА |
| Ток катода каждого триода предельный | 45 мА |
| Напряжение сетки (постоянное) | -2 В |
| Обратный ток сетки каждого триода | не более 0,5 мкА |
| Мощность, рассеиваемая каждым анодом, предельная | 4,8 Вт |
| Мощность, рассеиваемая двумя анодами, предельная | 8 Вт |
| Напряжение между катодом и подогревателем предельное (постоянное) | 200 В |
| Крутизна характеристики каждого триода | 11 ± 2,9 мА/В |
| Коэффициент усиления каждого триода | 20 ± 4 |
| Сопротивление в цепи сетки предельное | 1 МОм |
| Емкость входная каждого триода | 4,4 ± 0,7 пФ |
| Емкость выходная первого триода | 1,65 ± 0,25 пФ |
| Емкость выходная второго триода | 1,8 ± 0,3 пФ |
| Емкость проходная каждого триода | не более 3,5 пФ |
| Оформление | стеклянное миниатюрное |
