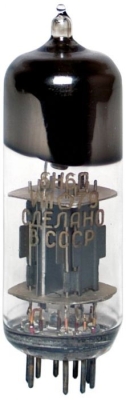

Лампа 6Н6П
Арт.№: 47380
1 от 3
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
18.00
лв.
/
9.20
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Двойният триод 6Н6П е предназначен за работа във високочестотни усилвателни стъпъла с бързодействаща автоматична регулировка на усилването
Характеристики лампы 6Н6П
- Напряжение накала: 6.3 В
- Ток накала: 0.75 А
- Напряжение анода: 120 В
- Ток анода: 30 мА
- Напряжение сетки: -2 В
- Крутизна характеристики: 11 мА/В
- Коэффициент усиления: 20
- Наработка: 3000 ч
Информация
Видеопредставяне от youtube на руски език
6Н6П
(двойной триод с отдельными катодами)
Основные размеры лампы 6Н6П.
Общие данные
Двойной триод 6Н6П предназначен для усиления мощности низкой частоты.
Может быть использован в импульсных схемах.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 4,5. Выходная каждого триода не более 2,4. Проходная каждого триода не более 3,7. Между анодами не более 0,12. Катод-подогреватель не более 9.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 120 |
| Напряжение на сетке, В | -2 |
| Ток накала, А | 750+-50 |
| Ток в цепи анода, мА | 30+-10 |
| Крутизна характеристики, мА/В | 11+-3 |
| Крутизна характеристики при напряжении накала 5.7 В, мА/В | не менее 7 |
| Коэффициент усиления | 20+-4 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 4.8 |
| Наибольшая мощность, рассеиваемая двумя анодами, Вт | 8 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 200 |
| Наибольший ток в цепи катода, мА | 45 |
