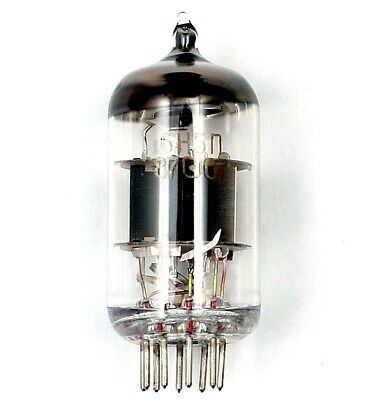

Характеристики Радиолампа 6Н5П, миниатюрен двоен триод
Разпродадени!
Информация
6Н5П
Миниатюрный двойной триод с раздельными катодами косвенного накала в стеклянном пальчиковом исполнении.
Предназначен для усиления напряжения высокой частоты в схемах автоматического регулирования усиления.
Двойной триод 6Н5П применяется в радиотехнических устройствах общего и специального назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры двойного триода 6Н5П:
- высота лампы - 57 мм;
- диаметр лампы - 22,5 мм.
Масса не более 15 г.
Наработка не менее 2000 ч.
Зарубежный аналог лампы 6Н5П: 6AU7, 7AU7, ECC804, B729, 6GA8.
Технические условия: 3.300.021ТУ.
Расшифровка маркировки двойного триода:
6Н5П
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Н - буква, определяющая тип лампы: Н - двойной триод;
5 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
Миниатюрный двойной триод с раздельными катодами косвенного накала в стеклянном пальчиковом исполнении.
Предназначен для усиления напряжения высокой частоты в схемах автоматического регулирования усиления.
Двойной триод 6Н5П применяется в радиотехнических устройствах общего и специального назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры двойного триода 6Н5П:
- высота лампы - 57 мм;
- диаметр лампы - 22,5 мм.
Масса не более 15 г.
Наработка не менее 2000 ч.
Зарубежный аналог лампы 6Н5П: 6AU7, 7AU7, ECC804, B729, 6GA8.
Технические условия: 3.300.021ТУ.
Расшифровка маркировки двойного триода:
6Н5П
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Н - буква, определяющая тип лампы: Н - двойной триод;
5 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
Технические характеристики и электрические параметры лампы 6Н5П:
| Напряжение накала | 6,3 ± 0,6 В |
| Ток накала | 600 ± 50 мА |
| Напряжение анода номинальное (постоянное) | 200 В |
| Напряжение анода предельное (постоянное) | 300 В |
| Ток анода каждого триода | не менее 8 мА |
| Ток катода каждого триода предельный | 25 мА |
| Обратный ток сетки первого триода | 1 мкА |
| Мощность, рассеиваемая каждым анодом, предельная | 2,2 Вт |
| Напряжение между катодом и подогревателем предельное (постоянное) | 250 В |
| Крутизна характеристики каждого триода | 4,2 ± 0,7 мА/В |
| Коэффициент усиления каждого триода | 27 |
| Сопротивление в цепи каждого катода для автоматического смещения | 600 Ом |
| Сопротивление в цепи сетки предельное | 1 МОм |
| Емкость входная каждого триода | 3 пФ |
| Емкость выходная первого триода | 1,5 пФ |
| Емкость выходная второго триода | 1,7 пФ |
| Емкость проходная каждого триода | 2,25 пФ |
| Емкость между анодами | не более 0,2 пФ |
| Оформление | стеклянное миниатюрное |
