Лампа 6Н3П
Радиолампа 6Н3П, двоен триод
Лампа 6НЗП при напряжении накала 6,3 В, напряжении на аноде 150 В и напряжении на сетке — 2,0 В имеет следующие параметры:
- крутизна характеристики S = 5,6 мА/В
- коэффициент усиления μ = 35
- внутреннее сопротивление Ri = 6250 Ом.
Информация
6Н3П
(двойной триод с отдельными катодами)

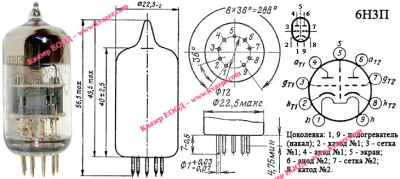

Основные размеры лампы 6Н3П.
Общие данные
Триод 6Н3П предназначен для усиления напряжения и генерирования колебаний низкой частоты.
Применяется в приемниках, работающих в диапазоне ультракоротких волн, как усилитель высокой частоты с заземленной сеткой, а также как смеситель и гетеродин. Может быть использован в маломощных УКВ приемниках, импульсных схемах и каскадах предварительного усиления низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 2,5. Выходная каждого триода 1,4. Проходная каждого триода 1,3. Между анодами не более 0,15.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 150 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 240 |
| Ток накала, мА | 350+-30 |
| Ток в цепи анода, мА | 7.7 |
| Крутизна характеристики, мА/В | 4.9 |
| Крутизна характеристики при напряжении накала 5.7 В, мА/В | не менее 4.2 |
| Внутреннее сопротивление, Ом | 6250 |
| Коэффициент усиления | 37 |
Примечание. Входное сопротивление в номинальных режимах на частоте 50 МГц около 8 кОм, на частоте 100 МГц - 2 кОм.
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 1.5 |
| Наибольший ток катода, мА | 18 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 20 |
| Наибольшее сопротивление в цепи сетки, МОм. | 1.0 |
