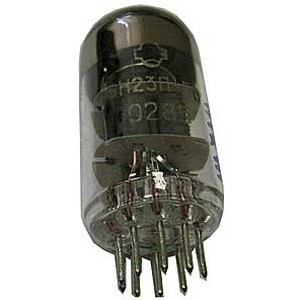

Лампа 6Н23П
Арт.№: 47382
1 от 4
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
30.00
лв.
/
15.34
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Двоeн триод 6Н23П
6Н23П — двойной малогабаритный триод, функциональный аналог ECC88. Предназначен для широкополосного усиления напряжения высокой частоты, схем промышленной автоматики
Информация
6Н23П
(двойной триод)
Общие данные
Применяется для для широкополосного усиления напряжения высокой частоты, маломощного усиления и генерирования импульсов.
Оформление - в стеклянной оболочке, миниатюрное. Масса 16 г.
Зарубежный аналог - ECC88.
Междуэлектродные емкости, пФ
Входная 3.6 + 0.9 - 0.85. Выходная 1-го триода 2.1 + 0.35 - 0.3. Выходная 2-го триода 1.95 +- 0.3. Проходная 1.55 +- 0.3. Между анодом и катодом каждого триода не более 0.24. Между анодами триодов не более 0.09. Между сетками триодов не более 0.005.
Номинальные электрические данные
| Ток накала, мА | 310+-25 |
| Ток анода, мА | 15+-5 |
| Ток анода в начале характеристики (при Uс = - 8 В), мА | не более 0.1 |
| Обратный ток сетки, мкА | не более 0.2 |
| Ток утечки между катодом и подогревателем, мкА | не более 15 |
| Крутизна характеристики, мА/В | 10 - 12.7 |
| Крутизна характеристики при Uн = 5.7 В | не менее 8.5 |
| Коэффициент усиления | 34+-9 |
| Входное сопротивление (при f = 200 МГц), Ом | 500 |
| Эквивалентное сопротивление шумов, Ом | 300 |
| Напряжение виброшумов (при Rа = 2 кОм), мВ | не более 150 |
| Наработка, ч | не менее 5000 |
| Критерии оценки: | |
| обратный ток сетки, мкА | не более 1 |
| крутизна характеристики, мА/В | не менее 7.5 |
Предельно допустимые электрические величины
| Напряжение накала, В | 5.7 - 7 |
| Напряжение анода, В | 300 |
| Напряжение анода при запертой лампе, В | 470 |
| Напряжение анода при запертой лампе в импульсе, В | 1000 |
| Напряжение сетки в импульсе отрицательное, В | 200 |
| Напряжение между катодом и подогревателем, В: | |
| при положительном потенциале подогревателя | 200 |
| при отрицательном потенциале подогревателя | 200 |
| Ток катода, мА: | |
| среднее значение | 20 |
| в импульсе | 200 |
| Мощность, рассеиваемая анодом каждого триода, Вт | 1.8 |
| Мощность, рассеиваемая сеткой каждого триода, Вт | 0.03 |
| Сопротивление в цепи сетки, МОм | 1 |
| Температура баллона лампы, град. С | 120 |
| Устойчивость к внешним воздействиям: | |
| ускорение при вибрации на частоте 50 Гц, g | 2.5 |
| ускорение при многократных ударах, g | 35 |
| интервал рабочих температур окружающей среды, град. С | От -60 до +70 |
