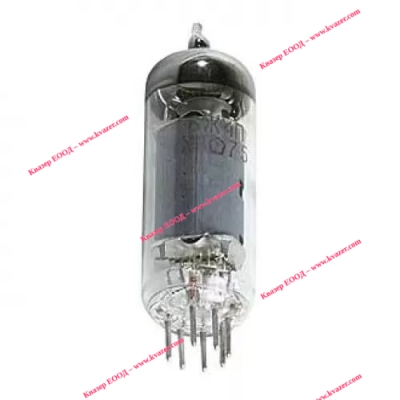

Лампа 6Ж4П
Арт.№: 70256
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
2.4542
€
/
4.80
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Радиолампа 6Ж4П
пентод высокой частоты с короткой характеристикой. Стеклянное миниатюрное оформление. Катод оксидный косвенного накала. Предназначен для работы в широкополосных усилителях радиотехнических устройств.
Информация
6Ж4П
Высокочастотный миниатюрный пентод с короткой анодно-сеточной характеристикой.
Предназначен для работы в схемах широкополосного усиления и преобразования напряжения высокой частоты.
Высокочастотный пентод 6Ж4П применяется в радиотехнических устройствах общего назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 7-штырьковый с пуговичным дном.
Расположение штырьков: РШ4.
Габаритные размеры пентода 6Ж4П:
- высота лампы - 62 мм;
- диаметр лампы - 19 мм.
Масса не более 13 г.
Минимальная наработка не менее 5000 ч.
Зарубежные аналоги пентода 6Ж4П: EF94, 6AU6, 6AU6A, 6AU6WB, 6136, 7543.
Расшифровка маркировки высокочастотного пентода:
6Ж4П
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой;
4 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
Высокочастотный миниатюрный пентод с короткой анодно-сеточной характеристикой.
Предназначен для работы в схемах широкополосного усиления и преобразования напряжения высокой частоты.
Высокочастотный пентод 6Ж4П применяется в радиотехнических устройствах общего назначения.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 7-штырьковый с пуговичным дном.
Расположение штырьков: РШ4.
Габаритные размеры пентода 6Ж4П:
- высота лампы - 62 мм;
- диаметр лампы - 19 мм.
Масса не более 13 г.
Минимальная наработка не менее 5000 ч.
Зарубежные аналоги пентода 6Ж4П: EF94, 6AU6, 6AU6A, 6AU6WB, 6136, 7543.
Расшифровка маркировки высокочастотного пентода:
6Ж4П
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой;
4 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
Технические характеристики и электрические параметры лампы 6Ж4П:
| Напряжение накала | 6,3 ± 0,6 В |
| Ток накала | 300 ± 25 мА |
| Напряжение анода номинальное (постоянное) | 250 В |
| Напряжение анода предельное (постоянное) | 300 В |
| Ток анода | 11 ± 3,3 мА |
| Ток катода предельный | 20 мА |
| Обратный ток сетки первой | не более 0,5 мкА |
| Напряжение сетки второй номинальное (постоянное) | 150 В |
| Напряжение сетки второй предельное (постоянное) | 150 В |
| Ток сетки второй | 4,5 ± 1,7 мА |
| Мощность, рассеиваемая анодом, предельная | 3,5 Вт |
| Мощность, рассеиваемая сеткой второй, предельная | 0,9 Вт |
| Напряжение между катодом и подогревателем предельное (постоянное) | 90 В |
| Крутизна характеристики | 5,7 ± 1,1 мА/В |
| Внутреннее сопротивление | около 0,9 МОм |
| Сопротивление в цепи катода для автоматического смещения | 68 Ом |
| Сопротивление в цепи сетки первой предельное | 0,5 МОм |
| Емкость входная | 6,3 пФ |
| Емкость выходная | 6,3 пФ |
| Емкость проходная | не более 0,0035 пФ |
| Оформление | стеклянное миниатюрное |
