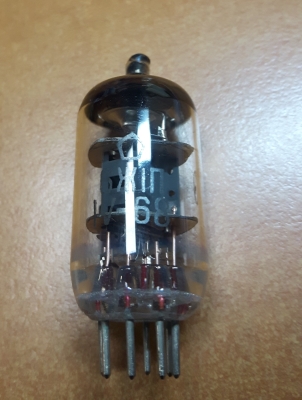

Лампа 6Ж1П
Арт.№: 48831
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
9.00
лв.
/
4.60
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Лампа 6Ж1П (аналози: EF95, 6F32, 6AK)
- Пентод 6Ж1П предназначен для широкополосного усиления напряжения высокой частоты.
- Применяется в ультракоротковолновой и телевизионной аппаратуре.
- Катод оксидный косвенного накала.
- Работает в любом положении.
- Выпускается в стеклянном пальчиковом оформлении.
- Срок службы не менее 500 час.
- Цоколь штырьковый с пуговичным дном. Штырьков 7.
Информация
6Ж1П (аналоги: EF95, 6F32, 6AK)
Общие данные
Пентод 6Ж1П предназначен для широкополосного усиления напряжения высокой частоты.
Применяется в ультракоротковолновой и телевизионной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.
Расположение выводов
Междуэлектродные емкости, пФ
Входная 4.4±0.5
Выходная 2.5±0.3
Проходная не более 0.025
Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 120 |
| Напряжение на второй сетке, В | 120 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 200 |
| Ток накала, мА | 175±15 |
| Ток в цепи анода, мА | 7.5±2.5 |
| Крутизна характеристики, мА/В | 5.2±1.4 |
| Крутизна характеристики при напряжении накала 5.7 В, не менее, мА/В | 3.4 |
| Эквивалентное сопротивление внутриламповых шумов, Ом | 1800 |
| Входное сопротивление на частоте 60 МГц, кОм | от 12 до 25 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 200 |
| Наибольшее напряжение на второй сетке, В | 150 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 1.8 |
| Наибольшая мощность, рассеиваемая на второй сетке, Вт | 0.55 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 120 |
| Наибольший ток в цепи катода, мА | 20 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 20 |
| Наименьшее сопротивление в цепи катода для автоматического смещения, Ом | 200 |
| Наибольшее сопротивление в цепи первой сетки, МОм. | 1.0 |
Аналоги
Западными аналогами лампы 6Ж1П являются: EF95, 6F32, 6F32V, 6AK.
