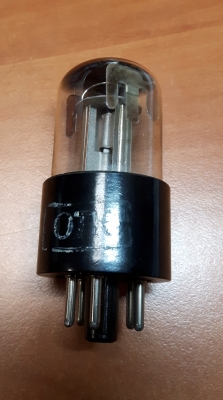

Лампа 6Х6С
Радиолампа 6X6C, двоен диод
Информация
6Х6С -двойной диод с отдельными катодами
Общие данные
Двойной диод 6Х6С предназначен для детектирования и выпрямления переменного напряжения.
Применяется в вещательных и телевизионных приемниках в качестве детектора.
Может быть применен в качестве выпрямителя для питания различной маломощной
(в основном, измерительной) аппаратуры.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 7.
Междуэлектродные емкости, пФ
Между анодами не более 0.1. Анод - катод первого диода 3.25 +- 1.25. Анод - катод второго диода 4.0 +- 1.0.
Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Ток накала, мА | 300 +- 25 |
| Начальный ток каждого диода, мкА | от 3 до 24 |
| Эффективное переменное напряжение на аноде каждого диода, В | 165 |
| Выпрямленный ток каждого диода, мА | не менее 8 |
| Выпрямленный ток каждого диода при напряжении накала 5.7 В, мА | не менее 6.5 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 6.9 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее эффективное напряжение на аноде каждого диода, В | 165 |
| Наибольшее амплитудное значение обратного напряжения на аноде каждого диода, В | 465 |
| Наибольший выпрямленный ток каждого диода, мА | 8.8 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 360 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 5 |
| Наибольшая амплитуда тока в цепи каждого анода, мА | 50 |
Примечание. Выпрямленный ток при параллельном соединении анодов и при однополупериодном выпрямлении - до 16 мА; при двухполупериодном выпрямлении - до 8 мА.
