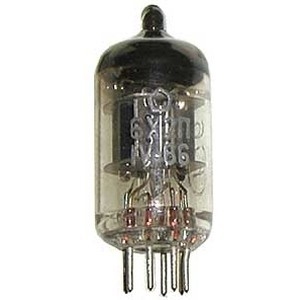

Лампа 6Х2П
Радиолампа 6Х2П=EAA91=6AL5=CV283
Двоен диод.
Двойной диод 6Х2П предназначен для детектирования и выпрямления переменного тока.
Применяется в качестве детектора и детектора АРУ в супергетеродинных приемниках, в каскадах дискриминаторов и дробного детектора в приемниках с частотной модуляцией. Можно применять как выпрямитель для питания аппаратуры с малым током потребления.
Информация
6Х2П
(двойной диод с отдельными катодами)
Общие данные
Двойной диод 6Х2П предназначен для детектирования и выпрямления переменного тока.
Применяется в качестве детектора и детектора АРУ в супергетеродинных приемниках, в каскадах дискриминаторов и дробного детектора в приемниках с частотной модуляцией. Можно применять как выпрямитель для питания аппаратуры с малым током потребления.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.
Междуэлектродные емкости, пФ
Между анодами не более 0.03. Между анодом каждого диода, соединенного с подогревателем, внутренним и внешним экранами и катодом 3.8. Между катодом каждого диода, соединенного с подогревателем, внутренним и внешним экранами и анодом 3.4. Между катодом и подогревателем каждого диода 2.4.
Номинальные электрические данные
(при работе детектором)
| Напряжение накала, В | 6.3 |
| Ток накала, мА | 300 +- 25 |
| Начальный ток каждого анода при напряжении на аноде, равном нулю, и сопротивлении в цепи анода 40 кОм, мкА | 10 |
| Разница начальных токов анодов, мкА | не более 8 |
| Собственная резонансная частота, МГц | 100 |
Номинальные электрические данные
(при работе выпрямителем)
| Напряжение накала, В | 6.3 |
| Ток накала, мА | 300 +- 25 |
| Переменное эффективное напряжение на вторичной обмотке трансформатора, В | 2 х 150 |
| Сопротивление нагрузки, кОм | 10 |
| Емкость фильтра, мкФ | 8 |
| Выпрямленный ток, мА | не менее 17 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшая амплитуда обратного напряжения анода, В | 450 |
| Наибольшая амплитуда тока анода, мА | 90 |
| Наибольший выпрямленный ток, мА | 20 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 0.5 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В |
350 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 10 |
