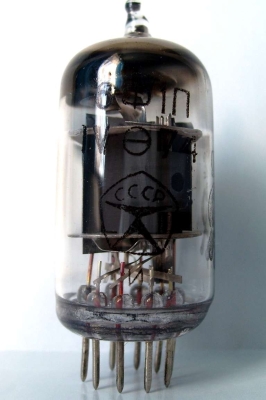

Лампа 6Ф1П
триод-пентод 6Ф1П
6Ф1П е предназначен за работа във високочестотни генераторни и преобразувателни блокове, както и в импулсни блокове за хоризонтална и вертикална развивка в ТВ приемниците.
Информация
Общие данные
Триод-пентод 6Ф1П предназначен для работы в качестве гетеродина и преобразователя супергетеродинных приемников. Может быть использован в схемах усиления промежуточной частоты и в предварительных каскадах низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная триода 2.5 +- 0.5. Входная пентода 5.5 +- 1. Выходная триода около 0.3. Выходная пентода 3.4 +- 0.6. Проходная триода 1.4 +- 0.35. Проходная пентода не более 0.025.
Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Напряжение на аноде триода, В | 100 |
| Напряжение смещения на сетке триода, В | -2 |
| Напряжение на аноде пентода, В | 170 |
| Напряжение на второй сетке пентода, В | 170 |
| Напряжение смещения на первой сетке пентода, В | -2 |
| Ток накала, мА | 430 +- 25 |
| Ток в цепи анода триода, мА | 13 +- 5 |
| Ток в цепи анода пентода, мА | 10.5 +- 3.5 |
| Ток в цепи второй сетки пентода, мА | не более 4 |
| Крутизна характеристики триода, мА/В | 5 +- 1.5 |
| Крутизна характеристики пентода, мА/В | 6.2 +- 2.2 |
| Коэффициент усиления триода | около 20 |
| Внутреннее сопротивление пентода, МОм | 0.4 |
| Входное сопротивление пентода на частоте 50 МГц, кОм | около 10 |
| Входное сопротивление пентода на частоте 100 МГц, кОм | около 2 |
| Эквивалентное сопротивление шумов пентода, кОм | около 1.5 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 6.9 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде триода, В | 250 |
| Наибольшее напряжение на аноде пентода, В | 250 |
| Наибольшее напряжение на второй сетке пентода при токе катода 14 мА, В | 200 |
| Наибольшее напряжение на второй сетке пентода при токе катода не более 10 мА, В | 175 |
| Наибольшее напряжение на аноде триода, на аноде пентода и на второй сетке при включении на холодную лампу, В | 350 |
| Наибольший ток в цепи катода триода, мА | 14 |
| Наибольший ток в цепи катода пентода, мА | 14 |
| Наибольшая мощность, рассеиваемая на аноде триода, Вт | 1.5 |
| Наибольшая мощность, рассеиваемая на аноде пентода, Вт | 1.7 |
| Наибольшая мощность, рассеиваемая на второй сетке пентода, Вт | 0.5 |
| Наибольшее сопротивление в цепи первой сетки пентода, МОм | 1.0 |
