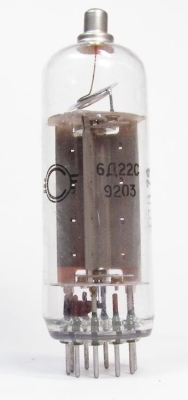

ЛАМПА 6Д22С
Арт.№: 4988

1 от 2
Неналичен
Доставка и плащане
Добави в любими
Твоите любими продукти Сравни
Характеристики РАДИОЛАМПА ЛАМПА 6Д22С
Демперен диод, кенотрон
Разпродадена!
Информация
Радиолампа 6Д22С изначально разрабатывалась для работы в качестве демпферного диода в схемах строчной развертки ламповых телевизоров. Но, потеряв изначальное предназначение, она обрела новое - в последние годы наметилась тенденция к использованию демпферных диодов в качестве выпрямителей анодного напряжения (кенотронов) в высококачественных усилителях низкой частоты. В этом качестве 6Д22С и позиционируется в настоящее время производителем - фирмой "Светлана".
Лампа 6Д22С имеет большое время прогрева (около 30 секунд), что позволяет организовать задержку подачи анодного напряжения на питаемую схему.
- Катод оксидный косвенного накала.
- Работает в любом положении.
- Баллон стеклянный
- Цоколь с 9-ю штырьками ("Магноваль").
Выводы кенотрона 6Д22С
| 1,3,6,8 | Анод |
| 4-5 | Подогреватель |
| 2,7,9 | Не подключены |
| К | Катод (верхний вывод) |
* измеряется при Ua=50В, f=16±4КГц, tимп=6..8мкс.
Предельные параметры кенотрона 6Д22С:
| Напряжение накала | 5,7..6,9В |
| Обратное напряжение анода в импульсе | 6000В |
| Ток анода в импульсе | 1000мА |
| Ток анода постоянный | 300мА |
| Наибольшая рассеиваемая анодом мощность | 11Вт |
| Напряжение подогреватель-катод |
+200В
-600В
|
| Температура баллона | +200°С |
| Температура среды | -60..+70°С |
