лампа 6А7
Информация
Гептод-преобразователь 6А7(пентагрид) предназначен для преобразования частоты. Применяется в супергетеродинных приемниках и измерительной аппаратуре.
| 1 | баллон и пятая сетка |
| 2 | накал (подогреватель) |
| 3 | анод |
| 4 | вторая и четвертая сетки |
| 5 | первая сетка |
| 6 | катод |
| 7 | накал (подогреватель) |
| 8 | третья сетка |

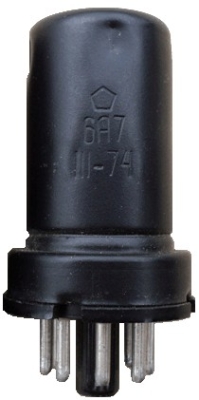

Лампа 6А7 выполнена в металлическом корпусе с октальным цоколем с 8-ю выводами и работает в любом положении. Катод оксидный косвенного накала.
| Напряжение накала | 6,3В |
| Ток накала | 300±25мА |
| Напряжение анода | 250В |
| Напряжение второй и четвёртой сетки | 100В |
| Напряжение смещения на сетке | -2В |
| Ток анода | 3,5±1,0мА |
| Ток второй и четвёртой сеток (суммарно) | 9,0±2,5мА |
| Ток первой сетки | 0,51±0,13мА |
| Крутизна преобразования | 0,45±0,15мА/В |
| Крутизна преобразования в начале характеристики (Uс3=-35В) | 0,5..25мкА/В |
| Крутизна характеристики гетеродина¹ | 4,7±1,2мА/В |
| Ток утечки катод-подогреватель | <20мкА |
| Ток эмиссии катода | >70мА |
| Сопротивление изоляции анода | >20Мом |
| Сопротивление изоляции третьей сетки | >20Мом |
| Напряжение виброшумов² | <300мВ |
| Входная ёмкость | 9,5±1,9пФ |
| Выходная ёмкость | 12±3,6пФ |
| Выходная ёмкость по гептодной сетке | 7пФ |
| Проходная ёмкость | <0,13пФ |
| Срок службы | 500ч |
| Размеры | Ø33х67мм |
| Масса | 45г |
| Напряжение накала | 5,7..6,9В |
| Напряжение анода | 330В |
| Напряжение второй и четвёртой сеток | 110В |
| Напряжение третьей сетки | 0В |
| Максимальная мощность на аноде | 1,1Вт |
| Максимальная мощность второй и четвёртой сеток | 1,1Вт |
| Наибольший ток катода | 15,5мА |
| Наибольший ток первой сетки | 0,5мА |
| Наибольшее напряжение между катодом и подогревателем | 100В |
| Напряжение анода | 26В |
| Напряжение на аноде гетеродина | 26В |
| Напряжение смещения на третьей сетке | -3В |
| Ток анода | 1мА |
| Ток анода гетеродина | 2,2мА |
| Крутизна характеристики (крутизна преобразования) | 0,23мА/В |
-
Ua=Uc2=Uc4=100В
-
Ra=10Ком, вибрация 2,5g, 30Гц.
Наиболее целесообразно применение гептода 6А7 в гетеродине по трёхточечной схеме. В этом случае анодом гетеродина служат вторая и четвертая сетки (экранные), которые по высокой частоте заземляются конденсатором. Конденсатор рекомендуется включать емкостью в несколько микрофарад (так как при плохой фильтрации анодного напряжения прослушивается фон переменного тока), но не менее 0,25мкФ. Наибольшая крутизна преобразования получается при напряжении высокой частоты между выводом катушки и землей, равном 1,4В. Это напряжение следует измерять ламповым вольтметром.
Правильность выбора режима гетеродина, при котором обеспечивается наибольшая крутизна преобразования, удобнее всего проверять по величине тока сетки гетеродина (первая сетка). Для этого в цепь сетки гетеродина со стороны заземленного конца в разрыв провода в точке "А" нужно включить миллиамперметр постоянного тока. При перестройке гетеродина в пределах любого диапазона ток первой сетки не должен выходить за пределы 0,4—0,8 мА. При правильно подобранном выводе катушки контура гетеродина частота его мало зависит от изменений питающих напряжений, в связи с чем даже для диапазонов до 30Мгц практически не требуется стабилизировать напряжения на электродах 6А7.
Рекомендуемые режимы эксплуатации гептода 6А7:Электрические величины Режимы С самовозбуждением С внешним возбуждением I II I II Напряжение на аноде, В 250 100 250 100 Напряжение на второй и четвертой сетках, В 100 100 100 100 Напряжение на третьей сетке. В 0 0 -2 -2 Ток анода, мА 3,5 3,3 3,5 3,3 Ток второй и четвёртой сеток (суммарно), мА 8,5 8,5 8,5 8,5 Сопротивление в цепи первой сетки, Ком 20 20 20 20 Ток в цепи катода, мА 12,5 12,3 12,5 12,3 Крутизна преобразования, мА/В 0,45 0,425 0,45 0,425 То же при Uс3=-35В, мА/В 0,002 0,002 0,002 0,002 Внутреннее сопротивление, Мом 1,0 0,5 1,0 0,5 Эквивалентное сопротивление шумов, Ком 240 - - -
