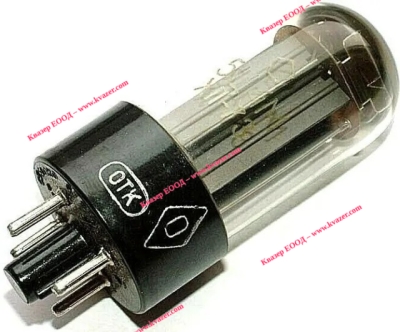

Лампа 5Ц4М
Арт.№: 70559
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
12.90
лв.
/
6.60
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Радиолампа 5Ц4М двоен кенотрон
Информация
5Ц4М
Кенотрон 5Ц4М двуханодный низковольтный с оксидным катодом косвенного накала.
Предназначен для выпрямления переменного тока промышленной частоты 50 Гц.
Может быть использован в выпрямителях для выпрямления напряжения частотой до 400 Гц.
Кенотрон 5Ц4М применяется для работы в выпрямительных устройствах различной радиоэлектронной аппаратуры общего назначения.
Работает в любом положении.
Кенотрон 5Ц4М выпускается в стеклянном оформлении.
Цоколь 4-штырьковый с октальный с ключом.
Расположение штырьков: РШ5-1.
Габаритные размеры кенотрона:
- высота лампы - 92 мм;
- диаметр лампы - 42 мм.
Масса не более 45 г.
Долговечность не менее 500 ч.
Зарубежный аналог кенотрона 5Ц4М: 5Y3GT, 5W4G, 5W4GT, U50.
Кенотрон 5Ц4М является модернизированным вариантом лампы 5Ц4С.
Схема применения кенотрона 5Ц4М аналогична схеме применения кенотрона 5Ц4С и 5Ц3С.
Расшифровка маркировки кенотрона:
5Ц4М
5 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ц - буква, определяющая тип лампы: Ц - маломощный кенотрон;
4 - число порядкового номера разработки данного типа лампы;
М - буква, характеризующая конструктивное оформление: М - в стеклянной оболочке с цоколем или без цоколя с диаметром баллона более 24 мм.
Кенотрон 5Ц4М двуханодный низковольтный с оксидным катодом косвенного накала.
Предназначен для выпрямления переменного тока промышленной частоты 50 Гц.
Может быть использован в выпрямителях для выпрямления напряжения частотой до 400 Гц.
Кенотрон 5Ц4М применяется для работы в выпрямительных устройствах различной радиоэлектронной аппаратуры общего назначения.
Работает в любом положении.
Кенотрон 5Ц4М выпускается в стеклянном оформлении.
Цоколь 4-штырьковый с октальный с ключом.
Расположение штырьков: РШ5-1.
Габаритные размеры кенотрона:
- высота лампы - 92 мм;
- диаметр лампы - 42 мм.
Масса не более 45 г.
Долговечность не менее 500 ч.
Зарубежный аналог кенотрона 5Ц4М: 5Y3GT, 5W4G, 5W4GT, U50.
Кенотрон 5Ц4М является модернизированным вариантом лампы 5Ц4С.
Схема применения кенотрона 5Ц4М аналогична схеме применения кенотрона 5Ц4С и 5Ц3С.
Расшифровка маркировки кенотрона:
5Ц4М
5 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Ц - буква, определяющая тип лампы: Ц - маломощный кенотрон;
4 - число порядкового номера разработки данного типа лампы;
М - буква, характеризующая конструктивное оформление: М - в стеклянной оболочке с цоколем или без цоколя с диаметром баллона более 24 мм.
Технические характеристики и электрические параметры лампы 5Ц4М:
| Напряжение накала | 5 ± 0,5 В |
| Ток накала | 2 ± 0,2 А |
| Напряжение анода номинальное (постоянное) | 50 В |
| Ток анода номинальный (для каждого диода) | не менее 300 мА |
| Ток анода предельный (среднее значение) | 140 мА |
| Ток анода предельный (амплитудное значение) | 415 мА |
| Ток анода в момент включения предельный (амплитудное значение) | 1,4 А |
| Выпрямленный ток (для каждого диода) | не менее 133 мА |
| Напряжение вторичной обмотки трансформатора | 2х400 В |
| Емкость фильтра | 4 мкФ |
| Сопротивление в цепи анода | 4,7 кОм |
| Оформление | стеклянное с октальным цоколем |
