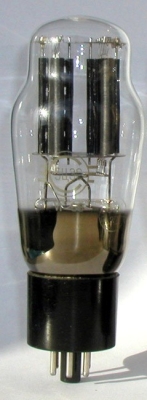

Лампа 5Ц3С
5Ц3С — кенотрон прямого накала, предназначенный для выпрямления переменного тока. Использовался в блоках питания ламповой радиоэлектронной аппаратуры
Основная отличительная особенность этой лампы — довольно большой выпрямленый ток (250ма). Вторая отличительная особенность — два анода
Информация
Высота 126 мм, ширина (от цоколя) 52 мм.
Основные электрические данные:
Напряжение накала номинальное (постоянное или переменное) 5 В
Напряжение накала наибольшее (постоянное или переменное) 5,5 В
Напряжение накала наименьшее (постоянное или переменное) 4,5 В
Ток накала 3,0±0,3 А
Напряжение анода номинальное (постоянное) 75 В
Ток анода номинальный при напряжении анода 75 В (для каждого диода) Не менее 225 мА
Анодное напряжение эффективное 2×500 В
Выпрямленный ток номинальный (среднее значение) Не менее 230 мА
Амплитуда обратного напряжения предельная 1700 В
Амплитуда тока анода предельная 750 мА
Выпрямленный ток предельный (среднее значение) Не более 250 мА
Сопротивление нагрузки 2 кОм
Ёмкость фильтра 4 мкФ
Рекомендуемые режимы работы ([1]): Режим 1 Режим 2
Двухполупериодное выпрямление переменного тока
Напряжение вторичной обмотки трансформатора (действующее значение), В 2×500 2×500
Напряжение анода обратное (амплитудное значение), кВ 1,2 1,3
Ток анода (амплитудное значение), мА 730 750
Выпрямленное напряжение, В 500 570
Выпрямленный ток (среднее значение), мА 250 225
Общее активное сопротивление1 в цепи анода, Ом 50 50
Ёмкость фильтра, мкФ 4 20
