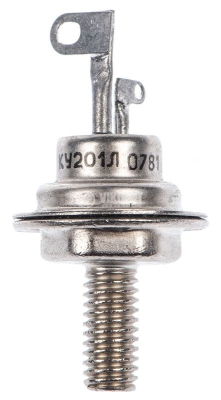

КУ201Л тиристор
КУ201Л тиристор 300 V, 2 A и монтаж на охладител чрез шпилка М6 х 12.5 mm
- Максимално обратно напрежение: 300V
- Ток в права посока: 2A
- Ток на гейта:100mA
Информация
КУ201Л
Тиристоры кремниевые КУ201Л, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации больших напряжений малыми управляющими сигналами.
Используются в схемах автоматики электронной аппаратуры общего назначения.
Выпускаются в металлостеклянном корпусе с жесткими выводами и винтом для крепления.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Масса тиристора не более 14,0 г., с комплектующими деталями не более 18,0 г.
Вид климатического исполнения: «УХЛ 1».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - УЖ3.362.021ТУ.
Импортный аналог: NCM700C.
Основные технические параметры тиристора КУ201Л:
• Максимальное постоянное обратное напряжение: 300 В;
• Максимальное постоянное напряжение в закрытом состоянии: 300 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 30 А;
• Повторяющийся импульсный ток в открытом состоянии: 2 А;
• Напряжение в открытом состоянии: 2 В;
• Постоянный ток в закрытом состоянии: не более 5 мА;
• Постоянный обратный ток: не более 5 мА;
• Отпирающий постоянный ток управления: не более 100 мА;
• Постоянное отпирающее напряжение управления: не более 6 В;
• Скорость нарастания напряжения в закрытом состоянии: 5 В/мкс;
• Время включения: не более 10 мкс;
• Время выключения: не более 100 мкс;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
