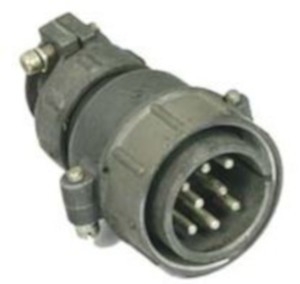

Кръгъл мъжки съединител 8pin ШР32П8ЭГ3, прав, винтово заключване
Цилиндрический соединитель ШР32П8ЭГ3,, вилка кабельная
- Патрубок: прямой
- Серия: шр
- Функциональное назначение: вилка
- Способ монтажа: на кабель
- Количество контактов: 8
- Покрытие контактов: серебро
Информация
ШР32П8ЭГ3 вилка
Соединитель ШР32П8ЭГ3 цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Структура условного обозначения:
ШР32П8ЭГ3
ШР - тип соединителя;
32 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
8 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
3 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
Основные технические характеристики соединителей ШР:
|
Общие характеристики соединителей ШР: | |
|---|---|
|
Тип соединителя: |
негерметичный |
|
Климатическое исполнение: |
УХЛ |
|
Условный размер корпуса: |
12, 16, 20, 28, 32, 36, 40, 48, 55, 60 |
|
Состав соединителя: |
вилка, розетка |
|
Вид корпуса: |
блочный (приборный), кабельный |
|
Исполнение монтажной части: |
без патрубка, с прямым патрубком, с угловым патрубком |
|
Вид сочленения: |
резьбовое |
|
Поляризация корпуса: |
одношпоночная |
|
Покрытие контактов: |
серебро, никель |
|
Способ монтажа: |
объемный, пайкой |
|
Технические параметры соединителей ШР: | |
|
Общее количество контактов: |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 |
|
Максимальный ток на одиночный контакт, А: |
20....200 |
|
Максимальная токовая нагрузка на соединитель, А: |
20....675 |
|
Сопротивление контактов, не более, МОм: |
|
|
Максимальное рабочее напряжение, В: |
850 |
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: |
5000 |
|
Синусоидальная вибрация, диапазон частот, Гц: |
1....5000 |
|
Синусоидальная вибрация, ускорение, м/с2 (g): |
300 (30) |
|
Механический удар, одиночного действия с ускорением, м/с2 (g): |
5000 (500) |
|
Механический удар, многократного действия с ускорением, м/с2 (g): |
350 (35) |
|
Атмосферное пониженное давление, Па (мм рт.ст.) : |
1,3·10-4 (10-6) |
|
Рабочая температура окружающей среды, °C: |
от -60 до +60 |
|
Смена температур с учетом температуры перегрева контактов, °C: |
от -60 до +110 |
|
Минимальная наработка, часов: |
1000 |
|
Количество сочленений-расчленений: |
500 |
|
Срок сохраняемости, лет: |
15 |
