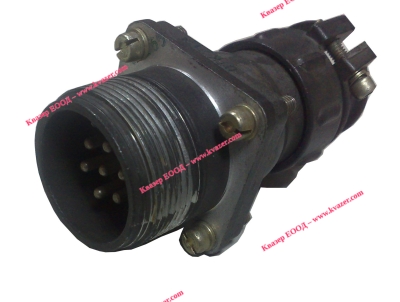

Кръгъл мъжки съединител 7pin ШРГ28ПК7НШ9
Арт.№: 46695
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
8.2829
€
/
16.1999
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики ШРГ28ПК7НШ9 вилка
Конектор: M30; гнездо; мъжки; PIN:7; завинтвани, външна резба
- Тип конектор: M30
- Конектор: гнездо
- Вид на контактите: мъжки
- Количество пинове: 7
- Система за блокиране: завинтвани, външна резба
- Материал на корпуса: метал
- към кабел
Информация
ШРГ28ПК7НШ9 вилка
Соединитель ШРГ28ПК7НШ9 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.108 ТУ и бР0.364.040 ТУ.
Структура условного обозначения:
ШРГ28ПК7НШ9
ШРГ - тип соединителя;
28 - условный размер корпуса;
ПК - конструктивное исполнение приборной части: П - без патрубка; ПК - с прямым патрубком;
7 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: Ш - вилка;
9 - обозначение сочетания контактов (условное число).
Соединитель ШРГ28ПК7НШ9 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.108 ТУ и бР0.364.040 ТУ.
Структура условного обозначения:
ШРГ28ПК7НШ9
ШРГ - тип соединителя;
28 - условный размер корпуса;
ПК - конструктивное исполнение приборной части: П - без патрубка; ПК - с прямым патрубком;
7 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: Ш - вилка;
9 - обозначение сочетания контактов (условное число).
Основные технические характеристики соединителей ШРГ:
| Общие характеристики соединителей ШРГ: | |
|---|---|
| Тип соединителя: | герметичный |
| Климатическое исполнение: | УХЛ |
| Условный размер корпуса: | 16, 20, 28, 32, 36, 40, 48, 55, 60 |
| Состав соединителя: | вилка |
| Вид корпуса: | блочный (приборный) |
| Исполнение монтажной части: | без патрубка, с прямым патрубком |
| Вид сочленения: | резьбовое |
| Поляризация корпуса: | одношпоночная |
| Покрытие контактов: | серебро |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей ШРГ: | |
| Общее количество контактов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47 |
| Максимальный ток на одиночный контакт, А: | 10....200 |
| Максимальная токовая нагрузка на соединитель, А: | 20....675 |
| Сопротивление контактов, не более, МОм: | 2,5 |
| Максимальное рабочее напряжение, В: | 850 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +60 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +110 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
