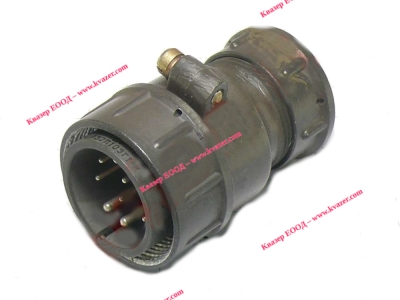

Кръгъл мъжки съединител 10pin ШР32П10ЭГ1, прав, винтово заключване

Вилка кабельная ШР32П10ЭГ1

Также это изделие может называться: ШР32 П10 ЭГ1, ШР32-П10-ЭГ1, ШР32П10ЕГ1, ШР32П10ЄГ1, shr32p10eg1, shr32 p10 eg1, shr32-p10-eg1.

ШР32П10ЭГ1 вилка кабельная с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Также на сайте zapadpribor.com представлены похожие разъемы.

Условное обозначение:
Вилка ШР32П10ЭГ1, где:
ШР - тип соединителя.
32 - условный размер корпуса.
П - с прямым патрубком.
10 - количество контактов.
Э - для экранированного кабеля.
Г - вилка.
1 - сочетания контактов.
Также к заказу доступны другие соединители ШР.

Технические характеристики ШР32П10ЭГ1:
Рабочий ток на контактах диаметром:
- 1,5 мм - 10 А;
- 2,5 мм - 25 А.
Максимальное рабочее напряжение постоянного тока - не более 850 В.
Диаметры контактов - 1,5 мм; 2,5 мм.
Покрытие контактов - серебро.
Сопротивление на контактах диаметром:
- 1,5 мм - 2,5 мОм;
- 2,5 мм - 1 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей ШР32П10ЭГ1 - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости - не менее 15 лет.


Хвостовики контактов изделия разъём ШР32П10ЭГ1 допускают подсоединение проводов сечением в зависимости от диаметра контакта:
- при 1,5 мм - не более 1,93 мм²;
- при 2,5 мм - не более 3 мм².

Количество перепаек - не более 3.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 60,1×53,1×41,5 мм.

Варианты исполнения вилок ШР32П10ЭГ1 в зависимости от вида приёмки:
- отдел технического контроля - ШР32П10ЭГ1 ОТК;
- особо стойкие (особо стабильные) - ОСШР32П10ЭГ1, ШР32П10ЭГ1 ОС;
- приемка заказчика - ШР32П10ЭГ1 ПЗ;
- военная приемка - ШР32П10ЭГ1 ВП.



Условия эксплуатации:
Температура окружающего воздуха - от -60° С до +60° С.
Смена температур с учетом температуры перегрева контактов - от -60° С до +110° С.
Атмосферное пониженное рабочее давление - 1,3∙10-4 Па (10-6 мм рт. ст.).

Синусоидальная вибрация для вилки ШР32П10ЭГ1:
- диапазон частот - от 1 Гц до 5000 Гц;
- ускорение - 300 м/с².


Ускорение механического удара:
- одиночного действия - 5000 м/с²;
- многократного действия - 350 м/с².
Ускорение линейной нагрузки - 2000 м/с².

Соединители ШР32П10ЭГ1 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
