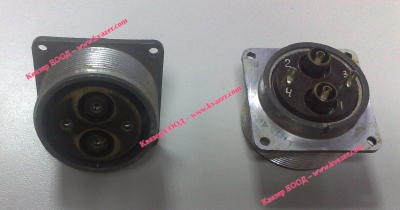

Кръгъл женски съединител 4pin ШР40П14ЭГ2

Основные технические параметры ШР40П14ЭГ2 розетка:

ШР40П14ЭГ2 розетка
Соединитель ШР40П14ЭГ2 розетка предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В.

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямыми или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.

Технические характеристики:
Сопротивление изоляции в нормальных климатических условиях - не менее, 5000 МОм
Количество сочленений – расчленений 500
Интервал рабочих температур, от -60 до +60°С
Минимальная наработка - 1000 часов
Срок сохраняемости - 15 лет

Структура условного обозначения:
ШР32П10ЭГ4-HM
ШР - тип соединителя;
32 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
10 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
4 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
