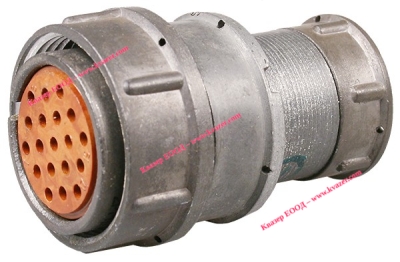

Кръгъл женски съединител 19pin 2РМД27КПЭ19Г5В1, прав, винтово заключване
Арт.№: 54756
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
22.90
лв.
/
11.71
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Цилиндрический соединитель 2РМД27КПЭ19Г5В1
Разпродадени!
Информация
Цилиндрический соединитель
2РМД27КПЭ19Г5В1
Соединитель 2РМД27КПЭ19Г5В1 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Соединители 2РМД состоят из двух частей - вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители 2РМД предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.126ТУ, АШДК.434410.062ТУ.
Структура условного обозначения:
2РМД27КПЭ19Г5В1
2РМД - тип соединителя;
27 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
19 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).
Соединитель 2РМД27КПЭ19Г5В1 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Соединители 2РМД состоят из двух частей - вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители 2РМД предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.126ТУ, АШДК.434410.062ТУ.
Структура условного обозначения:
2РМД27КПЭ19Г5В1
2РМД - тип соединителя;
27 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
19 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).
Основные технические характеристики соединителей 2РМД:
| Общие характеристики соединителей 2РМД: | |
|---|---|
| Тип соединителя: | негерметичный |
| Климатическое исполнение: | УХЛ2.1 по ГОСТ 15150-69 |
| Условный размер корпуса: | 18, 24, 27, 30, 33, 36, 39, 42, 45 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный, кабельный |
| Исполнение монтажной части: | без патрубка, прямой, угловой |
| Экранированный или неэкранированный: | экранированный |
| Вид сочленения: | резьбовое |
| Покрытие контактов: | золото, серебро |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей 2РМД: | |
| Общее количество контактов: | 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 |
| Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм |
7....15 18 32 |
| Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм |
2,5 1,6 0,8 |
| Максимальное рабочее напряжение, В: | 560; 700 |
| Максимальная рабочая частота, МГц: | 3 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 490 (50) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1000 (100) |
| Минимальная наработка, часов: | 1000 |
| Максимальное количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 133,32·10-12 (10-12) |
| Атмосферное повышенное давление, Па (кгс/см2) : | 50,6·104 (5,0) |
| Повышенная относительная влажность воздуха при температуре +40°C: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
