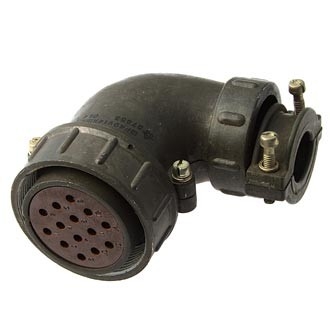

Кръгъл женски съединител 14PIN ШР40У14НШ2 винтово заключване, монтаж на кабел

ШР40У14НШ2 розетка
Соединитель ШР40У14НШ2 цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Структура условного обозначения:
ШР40У14НШ2
ШР - тип соединителя;
40 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
14 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
2 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.





Основные технические характеристики соединителей ШР:

Общие характеристики соединителей ШР:
Тип соединителя:	негерметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро, никель
Способ монтажа:	объемный, пайкой
Технические параметры соединителей ШР:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А:	20....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,5 мм           - диаметр контакта, 3,5 мм           - диаметр контакта, 5,5 мм           - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
