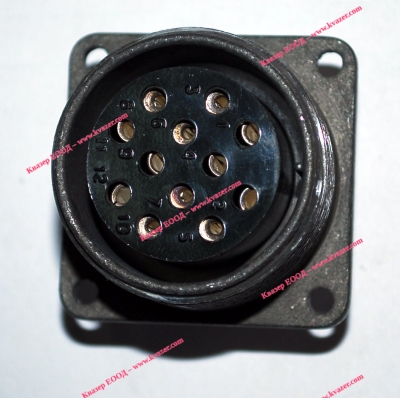

Кръгъл женски съединител 12pin ШР32П12ЭГ1
конектор женски 12 пина, винтов тип ШР32П12ЭГ1 (розетка блочная), панелен монтаж
- Начин на монтаж: запояване към кабел
- Форма на перата: прави
- К-во пера: 12
- Материал на корпуса: метал
- Материал на изолатора: карболит
- Съпротивление на изолатора мин.: 1000MΩ
- Покритие на контактите: химникел
- Съпротивление на контактите макс.: 0.01Ω
- Максимален ток : 25А
- Работно напряжение: 850V
Информация
ШР32П12ЭГ1 розетка блочная
| Серия | ШР |
|---|---|
| Функциональное назначение | розетка |
| Способ монтажа | пайка на кабель |
| Форма контактов | прямые |
| Количество контактов | 12 |
| Материал корпуса | металл |
| Материал изолятора | карболит |
| Сопротивление изолятора не менее,МОм | 1000 |
| Покрытие контактов | химникель |
| Сопротивление контактов не более,Ом | 0.01 |
| Максимальный ток, не более,А | 25 |
| Рабочее напряжение ,В | 850 |
| Рабочая температура,°С | -60…110 |
Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Условный размер корпусов, схемы расположения и количество контактов 1,5; 2,5; 3,5; 5,5; 9,0мм приведены в таб.1. Покрытие контактов - серебро. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504ТУ (НКЦС.434410.111ТУ). Соединители ШР по НКЦС.434410.504ТУ (НКЦС.434410.111ТУ) взаимосочленяемы с соединителями ШР по ГЕ0.364.107ТУ, а также с 2РТ-А по ГЕ0.364.118ТУ и 2РТТ по ГЕ0.364.120ТУ (АШДК.434410.060ТУ).
