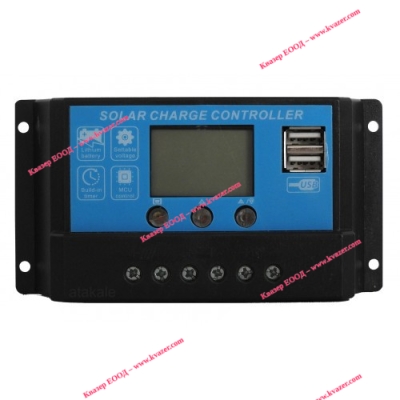

КОНТРОЛЕР ЗА СОЛАРНА СИСТЕМА 12/24V 40A

MPPT Контролер за фотоволтаични панели 12/24 волта 40 ампера

Контролер за соларен фотоволтаичен панел и акумулаторна батерия 12V, 24V 40A. Автоматично превключва между 12V/24V.
Предназначен за зареждане на акумулатори, чрез соларен панел. Когато напрежението на батерията не е достатъчно, контролерът играе роля на защита, като не позволява напрежението да падне под необходимото за зареждане на акумулаторът.

Параметри:

• Модел: KLD1240
• Дисплей: с течни кристали
• Напрежение: 12V / 24VDC
• Номинален ток: 40А
• Максимално входно напрежение от слънчев панел: 50V
• Максимална входна мощност: 576W (12V); 1252W (24V)
• Алгоритъм за зареждане: 14.4 / 28.8V регулируем
• PWM контрол на заряда
• Максимална ефективност на зареждане: 75%
• 2 USB изхода за зареждане на телефони , таблети и др. – 2x5V, 1A
• Поддържани типове батерии: Оловна киселина, гел, LiFePO₄
• Работна температура: -20℃ ~ +60℃

При използване на 12V батерия, напрежението на панела не трябва да надвишава 23V.

При използване на 24V батерия, напрежението на панела трябва да е до 46V.

Функция защити: Ограничение на входа на слънчевата енергия

• Защита срещу обратно напрежение на слънчевата енергия Защита на батерията при високо напрежение
• Защита на обратната връзка на батерията
• Защита от прекомерно разреждане на батерията
• Защита от късо съединение
• Защита от презареждане
• Защита от презареждане на слънчевата страна
• Защита от обратен поляритет на слънчевата страна

Кабелът на акумулатора трябва да бъде къс, за да се намалят загубите. Клемореда позволява max. 6mm².
Размери: 150X78X35mm

Инструкции за свързване, следвайте стъпките в последователен ред:

Свързваме акумулатора към соларния контролер - плюс и минус.
Включваме соларния/те модули към контролера, плюс и минус.
Свързваме консуматора към изхода на соларния контролер - плюс и минус.
При демонтаж, следваме стъпките в обратен ред

ВАЖНО!!! Неспазването на горепосочените указания може да доведе до непоправимо увреждане на контролера за соларни панели.

Инструкции за безопасност:

Преди за свържете акумулаторите, уверете се че в тях е наличен достатъчен заряд, за да може соларният контролер да разпознае батериите преди първото свързване
Акумулаторните кабели трябва да бъдат колкото е възможно по-къси, за да се минимизират загубите
Соларният контролер е подходящ за всички видове оловно-киселинни батерии, но не трябва да се използва за никелово-метални, литиево-йонни или други видове батерии
Контролерът работи само и единствено със соларни панели с подходяща мощност и ампераж. Никога не включвайте друг източник на енергия в предназначените за соларните модули изходи.
