Ключ ТВ1-4
Арт.№: 48252
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
15.00
лв.
/
7.67
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики ТВ1-4, Тумблер
- Рабочее напряжение, В: 220
- Рабочий ток,А: 5
- Количество контактных групп: 4
- Подсветка: нет
- Способ монтажа: на панель
- Алгоритм работы: 4xon-off
Информация
ТВ1-4

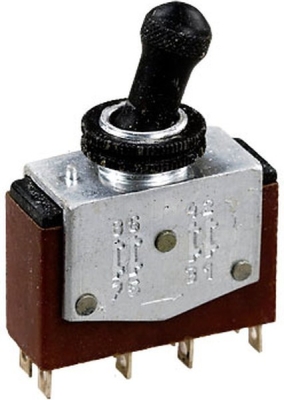

Тумблер ТВ1-4 перекидной четырёхполюсный с врубными контактами и двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 220 В и силе тока до 5,0 А.
Используется для работы в радиоэлектронной аппаратуре общепромышленного и специального назначения.
Тумблеры ТВ1 изготавливают одного типа в трёх конструктивных исполнениях:
- однополюсные;
- двухполюсные;
- четырёхполюсные.
Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
При необходимости комплектуются протектором.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для тумблеров с приёмкой «1» УС0.360.075ТУ;
- для тумблеров с приёмкой «5» УС0.360.049ТУ;
- для тумблеров с приёмкой «9» УС0.360.049ТУ, СДАГ0.360.208ТУ.
Гарантийный срок хранения тумблеров ТВ1-4 - 15 лет со дня приёмки представителем заказчика.
Минимальная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 7500 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ТВ1-4
ТВ1 - обозначение типа тумблера;
4 - конструктивное исполнение;
В - всеклиматическое исполнение, (УХЛ - не указывается).
Тумблер ТВ1-4 перекидной четырёхполюсный с врубными контактами и двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 220 В и силе тока до 5,0 А.
Используется для работы в радиоэлектронной аппаратуре общепромышленного и специального назначения.
Тумблеры ТВ1 изготавливают одного типа в трёх конструктивных исполнениях:
- однополюсные;
- двухполюсные;
- четырёхполюсные.
Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
При необходимости комплектуются протектором.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для тумблеров с приёмкой «1» УС0.360.075ТУ;
- для тумблеров с приёмкой «5» УС0.360.049ТУ;
- для тумблеров с приёмкой «9» УС0.360.049ТУ, СДАГ0.360.208ТУ.
Гарантийный срок хранения тумблеров ТВ1-4 - 15 лет со дня приёмки представителем заказчика.
Минимальная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 7500 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ТВ1-4
ТВ1 - обозначение типа тумблера;
4 - конструктивное исполнение;
В - всеклиматическое исполнение, (УХЛ - не указывается).
| Основные технические и эксплуатационные характеристики тумблеров ТВ1-4: | |
|---|---|
| Сопротивление контакта, не более, Ом | 0,01 |
| Электрическая прочность изоляции, В | 1100 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н, не более: | 3,9… 14.7 |
| Рабочая температура окружающей среды, °C | от -60 до +85 |
| Повышенная относительная влажность при 35°C, % | 98 |
| Гарантийная наработка, в течении гарантийного срока, ч | |
| - для приемки «1» | 10000 |
| - для приемки «5» | 5000 |
| Гарантийный срок с даты изготовления, лет: | |
| - для приемки «1» | 8 |
| - для приемки «5» | 12 |
| Масса, г | 40… 50 |
| Электрические режимы коммутации тумблеров ТВ1-4: | ||||||
|---|---|---|---|---|---|---|
| Типономинал тумблера | Род тока | Вид нагрузки | Напряжение, В | Ток, А | ||
| не менее | не более | не менее | не более | |||
| ТВ1-4 ТВ1-4В |
постоянный | активная | 1,6 | 220 | 0.001 | 5 |
| постоянный | активная | 1,6 | 220 | 0.001 | 5 | |
| переменный | активная | 1,6 | 220 | 0.001 | 5 | |
| переменный | активная | 1,6 | 220 | 0.001 | 5 | |
