KH102B динистор

КН102В

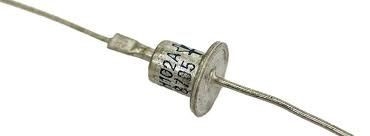

Тиристоры кремниевые КН102В, диффузионные, структуры p-n-p-n, диодные. Предназначены для применения в импульсных устройствах в качестве переключающих элементов. Используются для работы в аппаратуре общего назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе. Тип корпуса: КДЮ-9-1, масса не более 2,0 г. Климатическое исполнение: «УХЛ3.1». Категория качества: «ОТК» Технические условия:

приемка «1» - аА0.336.681ТУ.

Основные технические параметры тиристора КН102В:

• Максимальное постоянное обратное напряжение: 10 В;

• Максимальное постоянное напряжение в закрытом состоянии: 10 В;

• Максимальный повторяющийся импульсный ток в открытом состоянии: 10 А;

• Средний импульсный ток в открытом состоянии: 0,2 А;

• Напряжение в открытом состоянии: не более 1,5 В;

• Неотпирающее постоянное напряжение управления: 4 В;

• Постоянный ток в закрытом состоянии: не более 0,08 мА;

• Постоянный обратный ток: не более 0,5 мА;

• Постоянное отпирающее напряжение управления: 40 В;

• Время выключения: не более 40 мкс;

• Рабочий интервал температуры окружающей среды: -60... +125 °С.

Расшифровка маркировки диодного тиристора: КН102В

К - буква, обозначающая исходный материал, из которого изготовлен тиристор и его категорию качества, где К - кремниевый тиристор категории качества «ОТК»;

Н - буква, определяющая подкласс или группу динисторов, где Н - диодные тиристоры;

1 - цифра, определяющая характерные эксплуатационные признаки, где 1 - динисторы с максимально допустимым значением прямого тока не более 0,3 А;

02 - число, обозначающее порядковый номер разработки;

В - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора диодного Источник:
