Характеристики КЦ 407 А Руска схема Грец / Изправителен мост: еднофазен; Urmax: 400V; If: 0.5A; Ifsm: 3A;
- Тип изправителен мост: еднофазен
- Обратно макс. напрежение: 400V
- Ток в права посока: 500mA
- Ток в импулс макс.: 3A
- Версия: плосък
- Електрически монтаж: THT
Информация

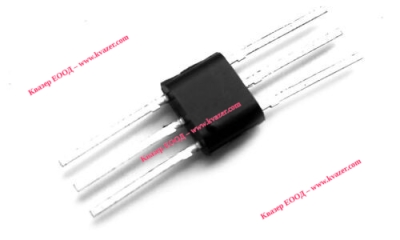

КЦ407А
Блок из кремниевых, мезадиффузионных диодов, соединенных по мостовой схеме, выпрямительный.
Предназначены для преобразования переменного напряжения во вторичных источниках электропитания.
Используются для работы в выпрямительных устройствах аппаратуры общего назначения.
Выпускаются в пластмассовых корпусах с гибкими выводами для монтажа на печатную плату.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Масса блока не более 0,5 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - ТТ3.362.146ТУ.
Импортный аналог: 1N5216.
Основные технические характеристики диода КЦ407А:
• Uoбp и max - Максимальное импульсное обратное напряжение: 400 В;
• Inp max - Максимальный прямой ток: 500 мА;
• Inp и max - Максимальный импульсный прямой ток: 3 А;
• fд - Рабочая частота диода: 20 кГц;
• Ioбp - Постоянный обратный ток: не более 5 мкА при Uoбp 400 В;
• tвoc обр - Время обратного восстановления: 5 мкс
Блок из кремниевых, мезадиффузионных диодов, соединенных по мостовой схеме, выпрямительный.
Предназначены для преобразования переменного напряжения во вторичных источниках электропитания.
Используются для работы в выпрямительных устройствах аппаратуры общего назначения.
Выпускаются в пластмассовых корпусах с гибкими выводами для монтажа на печатную плату.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Масса блока не более 0,5 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - ТТ3.362.146ТУ.
Импортный аналог: 1N5216.
Основные технические характеристики диода КЦ407А:
• Uoбp и max - Максимальное импульсное обратное напряжение: 400 В;
• Inp max - Максимальный прямой ток: 500 мА;
• Inp и max - Максимальный импульсный прямой ток: 3 А;
• fд - Рабочая частота диода: 20 кГц;
• Ioбp - Постоянный обратный ток: не более 5 мкА при Uoбp 400 В;
• tвoc обр - Время обратного восстановления: 5 мкс
Технические характеристики диодных блоков КЦ407А:
| Диодный блок | Uобр max | Uобр имп max | Iпр max | Iпр имп max | Uпр/Iпр | Ioбр | fд max | t вос обр | Т |
|---|---|---|---|---|---|---|---|---|---|
| В | В | мА | А | В/мА | мкА | кГц | мкс | °C | |
| КЦ407А | - | 400 | 500 | - | - | 5,0 | 20 | 5 (200) | -60...+85 |
Условные обозначения электрических параметров диодных блоков:
• Uoбp max - Максимальное постоянное обратное напряжение;• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды.
